TPS65296RJER

Texas Instruments 特殊用途稳压器

更新日期：2024-04-01 00:04:00

TPS65296RJER

Texas Instruments 特殊用途稳压器

产品简介：4.5V 至 18V 输入电压、完整 LPDDR4 和 LPDDR4X 存储器电源解决方案

查看详情

TPS65296RJER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65296RJER 中文资料属性参数

  • 现有数量：5,900现货9,000Factory
  • 价格：1 : ￥36.65000剪切带（CT）3,000 : ￥20.74925卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：转换器，笔记本电脑电源系统
  • 电压 - 输入：4.5V ~ 18V
  • 输出数：2
  • 电压 - 输出：1.1V，1.8V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：18-PowerVFQFN
  • 供应商器件封装：18-VQFN-HR（3x3）

产品特性

  • 同步降压转换器 (VDD2) 输入电压范围：4.5V 至 18V 输出电压固定为 1.1V D-CAP3™ 模式控制，可实现快速瞬态响应 持续输出电流：8A 高级 Eco-mode™ 脉冲跳跃 集成式 22mΩ/8.6mΩ RDS(on) 内部电源开关 600kHz 开关频率 内部软启动：1.6ms 逐周期过流保护 锁存输出 OV/UV 保护
  • 输入电压范围：4.5V 至 18V
  • 输出电压固定为 1.1V
  • D-CAP3™ 模式控制，可实现快速瞬态响应
  • 持续输出电流：8A
  • 高级 Eco-mode™ 脉冲跳跃
  • 集成式 22mΩ/8.6mΩ RDS(on) 内部电源开关
  • 600kHz 开关频率
  • 内部软启动：1.6ms
  • 逐周期过流保护
  • 锁存输出 OV/UV 保护
  • 同步降压转换器 (VDD1) 输入电压范围：3V 至 5.5V 输出电压固定为 1.8V D-CAP3™ 模式控制，可实现快速瞬态响应 持续输出电流：1A 高级 Eco-mode™ 脉冲跳跃 集成式 150mΩ/120mΩ RDS(on) 内部电源开关 580kHz 开关频率 内部软启动：1ms 逐周期过流保护 锁存输出 OV/UV 保护
  • 输入电压范围：3V 至 5.5V
  • 输出电压固定为 1.8V
  • D-CAP3™ 模式控制，可实现快速瞬态响应
  • 持续输出电流：1A
  • 高级 Eco-mode™ 脉冲跳跃
  • 集成式 150mΩ/120mΩ RDS(on) 内部电源开关
  • 580kHz 开关频率
  • 内部软启动：1ms
  • 逐周期过流保护
  • 锁存输出 OV/UV 保护
  • 1.5A LDO (VDDQ) 1.5A 持续输出电流 仅需 10µF 的陶瓷输出电容 在 S3 状态下支持高阻态输出 ±30mV VDDQ 输出精度（直流 + 交流）
  • 1.5A 持续输出电流
  • 仅需 10µF 的陶瓷输出电容
  • 在 S3 状态下支持高阻态输出
  • ±30mV VDDQ 输出精度（直流 + 交流）
  • 低静态电流：150µA
  • 电源正常指示器
  • 输出放电功能
  • 加电和断电排序控制
  • 非锁存 OT 和 UVLO 保护
  • 18 引脚 3.0mm × 3.0mm HotRod™ VQFN 封装

产品概述

TPS65296 器件能够以最低的总成本和最小的空间为 LPDDR4/LPDDR4X 存储器系统提供完整的电源解决方案。它符合 JEDEC 标准中的 LPDDR4/LPDDR4X 加电和断电顺序要求。TPS65296 采用两个同步降压转换器（VDD1 和 VDD2）和一个 1.5A LDO (VDDQ)。TPS65296 采用 D-CAP3™ 模式，开关频率为 600kHz，可实现快速瞬态响应、良好的负载/线路调节，并支持陶瓷输出电容器，而无需外部补偿电路。TPS65296 利用内部的低 Rdson 电源 MOSFET 提供了丰富的功能和很高的效率。它支持灵活的电源状态控制，在 S3 状态下将 VDDQ 置于高阻抗状态，在 S4/S5 状态下对 VDD1、VDD2 和 VDDQ 进行放电。全面的保护特性包括 OVP、UVP、OCP、UVLO 和热关断保护。该器件采用热增强型 18 引脚 HotRod™ VQFN 封装，并且设计用于在 –40°C 至 125°C 的结温范围内工作。
查看全部

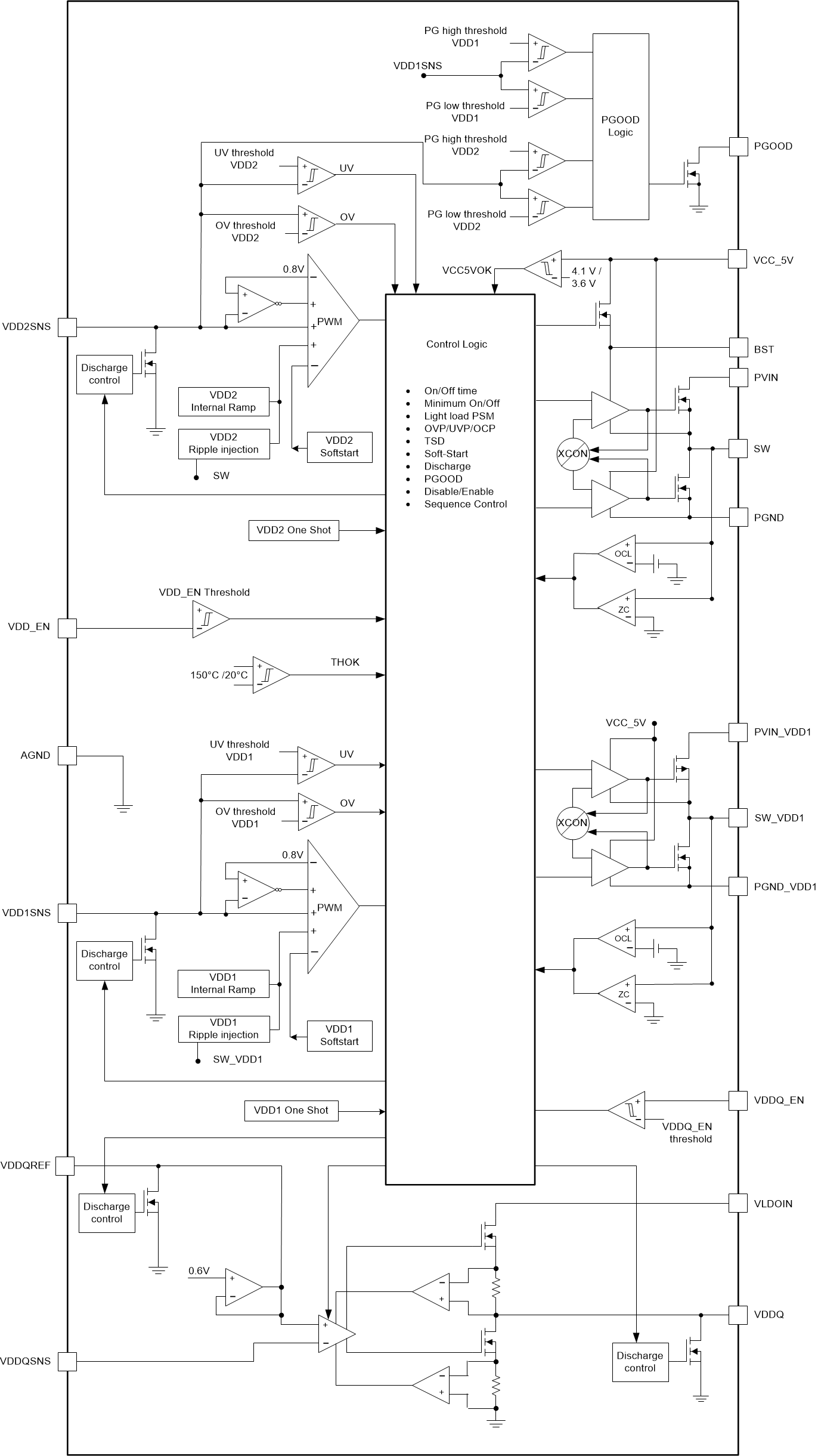

TPS65296RJER 电路图

TPS65296RJER 电路图

TPS65296RJER 电路图
