TPS65263-1QRHBTQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS65263-1QRHBTQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：4.0V 至 18V 输入、三路 3A/2A/2A 同步降压转换器

查看详情

TPS65263-1QRHBTQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
TPS65263-1QRHBTQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS65263-1QRHBTQ1
TI(德州仪器)
VQFN-32(5x5)
2022+
12000
上海市
-
原装可开发票

TPS65263-1QRHBTQ1 中文资料属性参数

现有数量：0现货10,000Factory查看交期
价格：1 : ￥43.09000剪切带（CT）250 : ￥30.06176卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
功能：降压
输出配置：正
拓扑：降压
输出类型：可编程
输出数：3
电压 - 输入（最小值）：4V
电压 - 输入（最大值）：18V
电压 - 输出（最小值/固定）：0.68V
电压 - 输出（最大值）：6.3V
电流 - 输出：3A，2A，2A
频率 - 开关：200kHz ~ 2.3MHz
同步整流器：是
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）

产品特性

符合汽车应用要求
通过 AEC-Q100 资质认证，结果如下所示：器件温度等级 1：–40°C 至 125°C 的工作结温范围器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C4B
器件温度等级 1：–40°C 至 125°C 的工作结温范围
器件 HBM ESD 分类等级 H2
器件 CDM ESD 分类等级 C4B
工作输入电压范围 4.0V 至 18V，最大连续输出电流 3A/2A/2A
Buck2 的 I2C 控制型 7 位 VID 可编程输出电压范围为 0.68V 至 1.95V，阶跃为 10mV
Buck2 的 I2C 控制型 VID 电压转换压摆率
I2C 回读电源正常状态、过流警告和裸片温度警告
具有支持标准模式 (100kHz) 和快速模式 (400kHz) 的 I2C 兼容接口
反馈基准电压为 0.6V ±1%
可调节时钟频率范围为 200kHz 至 2.3MHz
FCC 模式（默认）
外部时钟同步
针对每次降压的专用使能引脚和软启动引脚
输出电压电源正常状态指示器
热过载保护

产品概述

TPS65263-1Q1 包含三路同步降压转换器，并具有 4.0V 至 18V 的宽输入电压范围。这款转换器具有恒定频率峰值电流模式，专用于简化应用，同时方便设计人员根据目标应用来优化系统。可通过外部电阻在 200kHz 至 2.3MHz 范围内调节转换器的开关频率。buck1 和 buck 2，buck3 之间的 180° 异相运行（buck2 和 buck3 同相运行）可最大限度降低对输入滤波器的要求。每个降压转换器的初始启动电压都可通过外部反馈电阻设定。可使用 I2C 控制 7 位 VID 对 buck2 的输出电压进行动态调整，范围为 0.68V 至 1.95 V，步长为 10mV。可通过 I2C 总线借助 3 位控制对 VID 电压转换的转换率进行编程，以优化 VID 电压转换期间的过冲/下冲。TPS65263-1Q1 中的每个降压转换器都可通过 I2C 加以控制，从而执行以下操作：启用和禁用输出电压、设置脉冲跳跃模式 (PSM) 或轻负载条件下的强制持续电流 (FCC) 模式以及读取电源正常状态、过流警告和裸片温度警告。TPS65263-Q1 具有过压保护、过流保护、短路保护和过热保护功能。

查看全部

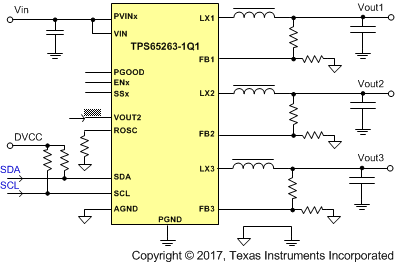

TPS65263-1QRHBTQ1 电路图
