TPS65233-1RTET

Texas Instruments 特殊用途稳压器

更新日期：2024-04-01 00:04:00

TPS65233-1RTET

Texas Instruments 特殊用途稳压器

产品简介：具有 1MHz、I2C 接口电源管理 IC (PMIC) 的 LNB 稳压器

查看详情

TPS65233-1RTET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65233-1RTET 中文资料属性参数

  • 现有数量：41现货5,750Factory
  • 价格：1 : ￥29.34000剪切带（CT）250 : ￥14.30984卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：转换器，卫星信号接收机顶盒设计
  • 电压 - 输入：4.5V ~ 20V
  • 输出数：1
  • 电压 - 输出：13.4V，18.6V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商器件封装：16-WQFN（3x3）

产品特性

  • 针对 LNB 和 I2C 的完整集成解决方案
  • 与数字卫星设备控制 (DiSEqC) 1.x 兼容
  • 支持 9V 和 12V 电源总线
  • 高达 1000mA 的精确输出电流限值，可通过外部电阻和 I2C 进行调节
  • 具有低 Rdson 内部电源开关的升压转换器
  • 针对非 I2C 应用的专用使能引脚
  • 具有推挽输出级的低噪声、低压降输出
  • 内置精确 22kHz 音调发生器或外部引脚
  • 可调软启动和 13V/18V 电压转换时间
  • 符合主要卫星接收器系统规范
  • LNB 短路动态保护
  • 针对输出电压电平、输入电源欠压闭锁 (UVLO) 和 DiSEqC 音调输出的诊断
  • 电缆断开诊断
  • 采用 16 引脚 WQFN 3.00mm × 3.00mm (RTE) 封装
  • 机顶盒卫星接收器
  • 电视卫星接收器
  • PC 卡卫星接收器

产品概述

TPS65233-1 针对模拟和数字卫星接收器而设计，是一款具有 I2C 接口的单片稳压器，专门为碟形天线内的 LNB 下变频器或卫星多路切换开关盒提供 13V/18V 电源和 22kHz 音调信号。该器件将极少的组件数量，低功率耗散以及简单设计和 I2C 标准接口等特性完美结合，提供了一套完整的解决方案。 TPS65233-1 具备 高功率效率。此升压转换器集成了一个以 1MHz 开关频率运行的 120mΩ 功率金属氧化物半导体场效应晶体管 (MOSFET)。线性稳压器中的压降电压为 0.8V，能够最大限度地降低功率损耗。TPS65233-1 提供了多种方法来生成 22kHz 信号。具有推挽输出级的集成线性稳压器在输出上生成洁净的 22kHz 音调信号，即使在零负载时也是如此。可由外部电阻器以 ±10% 的精度来设定线性稳压器的电流限值。 由 I2C 读取的全范围诊断可用于系统监视。 该器件采用 16 引脚 WQFN 3.00mm × 3.00mm (RTE) 封装。
查看全部

TPS65233-1RTET 数据手册

数据手册 说明 数量 操作
TPS65233-1RTET

- Converter, Satellite Set-Top Box Designs Voltage Regulator IC 1 Output 16-WQFN (3x3)

 31页,2.38M 查看

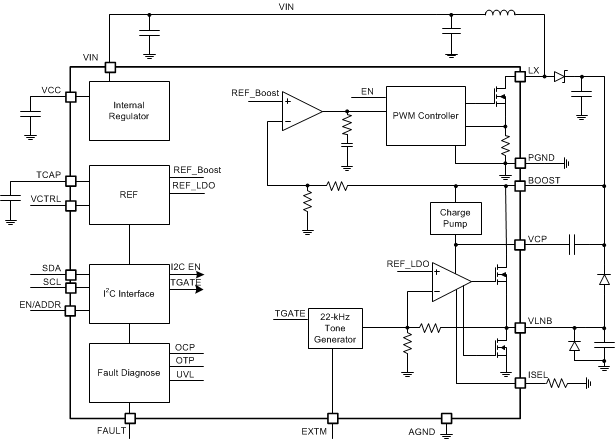

TPS65233-1RTET 电路图

TPS65233-1RTET 电路图

TPS65233-1RTET 电路图
