TPS65131TRGERQ1

稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS65131TRGERQ1

稳压器 - DC-DC 开关稳压器

产品简介：具有双通道正负输出（750mA 典型值）的汽车类双电源转换器

查看详情

TPS65131TRGERQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65131TRGERQ1 中文资料属性参数

  • 现有数量：2,855现货
  • 价格：1 : ￥26.16000剪切带（CT）3,000 : ￥14.81067卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：升压，升压/降压
  • 输出配置：正和负（双轨）
  • 拓扑：升压，降压升压
  • 输出类型：可调式
  • 输出数：2
  • 电压 - 输入（最小值）：2.7V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：3.2V，-2V
  • 电压 - 输出（最大值）：15V，-15V
  • 电流 - 输出：1.7A（开关）
  • 频率 - 开关：1.38MHz
  • 同步整流器：无
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • 适用于汽车电子 应用
  • AEC-Q100 在测试指南中包括以下结果：器件温度 2 级：–40°C 至 105°C 的环境运行温度范围已在 -40°C 至 125°C 的结温范围内测试电气特性器件 HBM ESD 分类等级 H1C器件 CDM ESD 分类等级 C4B
  • 器件温度 2 级：–40°C 至 105°C 的环境运行温度范围
  • 已在 -40°C 至 125°C 的结温范围内测试电气特性
  • 器件 HBM ESD 分类等级 H1C
  • 器件 CDM ESD 分类等级 C4B
  • 高达 15V 和低至 -15V 的双向可调输出电压
  • 对升压和逆变器主开关具有 2A 典型开关电流限制
  • 高转换效率 正输出轨高达 91% 负输出轨高达 85%低负载状态下的省电模式
  • 正输出轨高达 91%
  • 负输出轨高达 85%
  • 低负载状态下的省电模式
  • 针对加电和断电排序的独立使能输入
  • 用于外部 PFET 的控制输出可支持在关断时完全断电
  • 2.7V 至 5.5V 输入电压范围
  • 最低 1.25MHz 的定频 PWM 操作
  • 热关断
  • 在两个输出上的过压保护
  • 0.2µA 典型关断电流
  • 小型 4mm x 4mm QFN-24 封装 (RGE)

产品概述

TPS65131-Q1 器件作为双输出直流/直流转换器，可产生高达 15V 的正输出电压和低至 -15V 的负输出电压，输出电流通常为 200mA，具体值取决于输入电压与输出电压比。凭借高达 85% 的总体效率，此器件非常适合于便携式电池供电类设备。输入电压范围为 2.7V 至 5.5V，因此允许诸如 3.3V 和 5V 的电压轨为 TPS65131-Q1 器件供电。TPS65131-Q1 器件采用带有散热垫的 QFN-24 封装。由于只需少量较小的外部组件，因此总体解决方案尺寸可以非常小。此转换器采用定频 PWM 控制拓扑运行，而且在启用省电模式后，它在轻负载电流的情况下使用脉冲跳跃模式。在运行时，典型的总体器件静态电流只有 500µA。在关断状态下，器件一般消耗 0.2µA。独立使能引脚可实现针对两个输出的加电和断电排序。为了尽可能地实现故障情况下的高可靠性，此器件有一个内部电流限制、过压保护和热关断。根据 AEC-Q100 温度 2 级要求，TPS65131-Q1 器件符合汽车 应用的要求。该器件在 –40°C 至 125°C 的器件结温范围内接受了电气特性测试。该器件还具有最低关断电流、小巧的解决方案尺寸、带散热垫的封装以及良好的效率和保护 特性，适合汽车和工业 应用。
查看全部

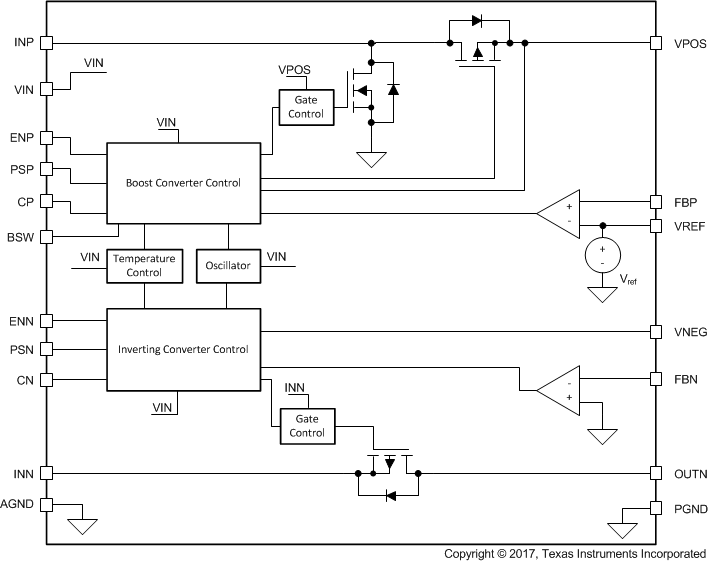

TPS65131TRGERQ1 电路图

TPS65131TRGERQ1 电路图

TPS65131TRGERQ1 电路图
