TPS65086470RSKT

Texas Instruments 特殊用途稳压器

更新日期：2024-04-01 00:04:00

TPS65086470RSKT

Texas Instruments 特殊用途稳压器

产品简介：用于 Xilinx MPSoC 和 FPGA 的可配置多轨 PMIC

查看详情

TPS65086470RSKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS65086470RSKT 中文资料属性参数

  • 现有数量：240现货
  • 价格：1 : ￥86.81000剪切带（CT）250 : ￥62.01940卷带（TR）
  • 系列：D-CAP2?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：控制器/转换器，数码相机
  • 电压 - 输入：5.6V ~ 21V
  • 输出数：9
  • 电压 - 输出：多重
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：64-VFQFN 裸露焊盘
  • 供应商器件封装：64-VQFN（8x8）

产品特性

  • 5.6V 至 21V 的宽 VIN 范围
  • 三个采用 D-CAP2™ 拓扑的 可变输出电压同步降压控制器 使用外部 FET 的可扩展输出电流，支持可选电流限制 在 0.41V 至 1.67V 之间以 10mV 为步长或 在 1V 至 3.575V 之间以 25mV 为步长的 I2C DVS 控制
  • 使用外部 FET 的可扩展输出电流，支持可选电流限制
  • 在 0.41V 至 1.67V 之间以 10mV 为步长或 在 1V 至 3.575V 之间以 25mV 为步长的 I2C DVS 控制
  • 三个采用 DCS-Control 拓扑的可变输出电压同步降压转换器 输入电压范围为 3V 至 5.5 V 输出电流高达 3A 在 0.41V 至 1.67V 之间以 10mV 为步长或 在 0.425V 至 3.575V 之间以 25mV 为步长的 I2C DVS 控制
  • 输入电压范围为 3V 至 5.5 V
  • 输出电流高达 3A
  • 在 0.41V 至 1.67V 之间以 10mV 为步长或 在 0.425V 至 3.575V 之间以 25mV 为步长的 I2C DVS 控制
  • 三个具有可调节输出电压的 LDO 稳压器 LDOA1：I2C 可选电压的范围为 1.35V 至 3.3V，输出电流可高达 200mA LDOA2 和 LDOA3：I2C 可选电压的范围为 0.7V 至 1.5V，每个的输出电流可高达 600mA
  • LDOA1：I2C 可选电压的范围为 1.35V 至 3.3V，输出电流可高达 200mA
  • LDOA2 和 LDOA3：I2C 可选电压的范围为 0.7V 至 1.5V，每个的输出电流可高达 600mA
  • 用于 DDR 存储器终端的 VTT LDO
  • 三个具有压摆率控制功能的负载开关 输出电流高达 300mA，压降小于标称输入电压的 1.5% 输入电压为 1.8V 时，RDSON < 96mΩ
  • 输出电流高达 300mA，压降小于标称输入电压的 1.5%
  • 输入电压为 1.8V 时，RDSON < 96mΩ
  • 5V 固定输出电压 LDO (LDO5) 用于 SMPS 的栅极驱动器和 LDOA1 的电源 可自动切换至外部 5V 降压以实现更高效率
  • 用于 SMPS 的栅极驱动器和 LDOA1 的电源
  • 可自动切换至外部 5V 降压以实现更高效率
  • 内置可通过 工厂 OTP 编程功能实现的灵活性和可配置性 六个 GPI 引脚均可配置为启用（CTL1 至 CTL6）任意所选电压轨或使其进入睡眠模式（CTL3 和 CTL6） 四个 GPO 引脚均可配置为指示任意所选轨道的电源正常 漏极开路中断输出引脚
  • 六个 GPI 引脚均可配置为启用（CTL1 至 CTL6）任意所选电压轨或使其进入睡眠模式（CTL3 和 CTL6）
  • 四个 GPO 引脚均可配置为指示任意所选轨道的电源正常
  • 漏极开路中断输出引脚
  • I2C 接口支持标准模式 (100kHz)、快速模式 (400kHz) 和超快速模式 (1MHz)

产品概述

TPS650864 器件系列是一款单芯片电源管理 IC (PMIC)，专为 Xilinx Zynq 多处理器片上系统 (MPSoC) 和现场可编程门阵列 (FPGA) 系列而设计。TPS650864 器件的输入电压范围为 5.6V 至 21V，支持广泛的应用（请参阅器件比较表）。该器件适用于壁式供电应用或 2、3、4 节串联锂离子电池包（NVDC 或非 NVDC 电源架构）。有关 5V 输入电源的信息，请参阅典型应用 部分。D-CAP2 和 DCS-Control 高频稳压器采用小型无源器件，用于减小解决方案尺寸。D-CAP2 和 DCS-Control 拓扑具有出色的瞬态响应性能，非常适用于具有快速负载开关的处理器内核和系统内存电压轨。I2C 接口可通过嵌入式控制器 (EC) 或 SoC 进行轻松控制。PMIC 的尺寸为 8mm × 8mm，采用单行 VQFN 封装，所带的散热垫可改善散热功能。
查看全部

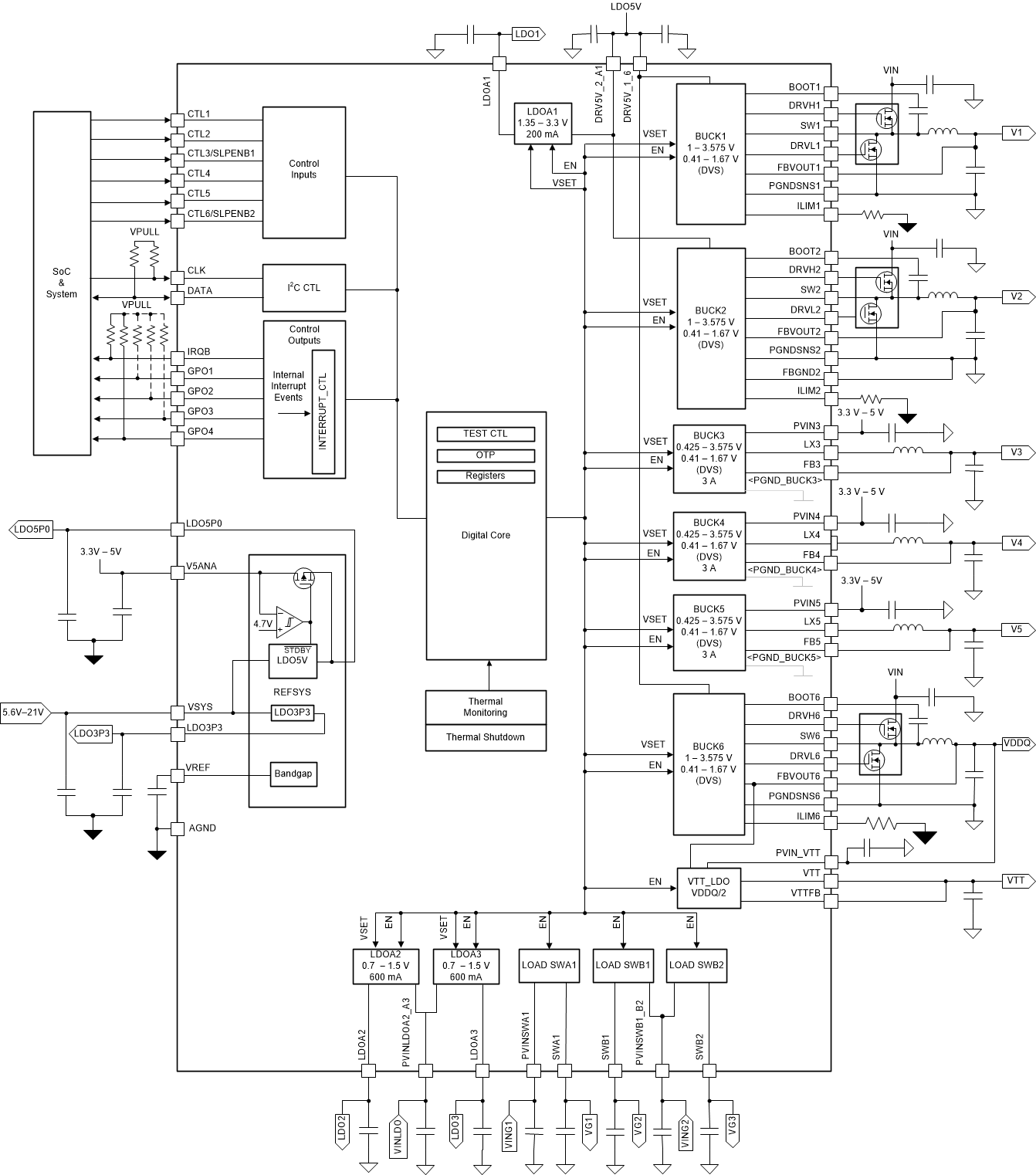

TPS65086470RSKT 电路图

TPS65086470RSKT 电路图

TPS65086470RSKT 电路图
