TPS6282518DMQT

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS6282518DMQT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 1.5mm x 1.5mm QFN 封装、具有 1% 精度的 2.4V 至 5.5V 输入、2A 降压转换器

查看详情

TPS6282518DMQT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS6282518DMQT 中文资料属性参数

  • 现有数量：15,092现货10,000Factory
  • 价格：1 : ￥12.16000剪切带（CT）250 : ￥8.22020卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：固定
  • 输出数：1
  • 电压 - 输入（最小值）：2.4V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：1.8V
  • 电压 - 输出（最大值）：-
  • 电流 - 输出：2A
  • 频率 - 开关：2.2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-VFDFN
  • 供应商器件封装：6-VSON-HR（1.5x1.5）

产品特性

  • 可作为集成电感器的电源模块：TPSM82821、TPSM82822 和 TPSM82823
  • DCS-Control 拓扑
  • 1% 反馈或输出电压精度（整个温度范围）
  • 效率高达 97%
  • 26mΩ 和 25mΩ 内部功率 MOSFET
  • 2.4V 至 5.5V 输入电压范围
  • 运行静态电流 4µA
  • 2.2MHz 开关频率
  • 0.6V 至 4V 可调节输出电压
  • 可实现轻负载效率的省电模式
  • 100% 占空比，可实现超低压降
  • 有源输出放电
  • 电源正常状态输出
  • 热关断保护
  • 断续短路保护
  • 强制 PWM 版本可支持 CCM 运行
  • 使用 TPS6282x 并借助 WEBENCH Power Designer 创建定制设计方案

产品概述

TPS6282x 是易于使用的同步直流/直流降压转换器系列，具有仅 4µA 的超低静态电流。该器件基于 DCS 控制拓扑，可实现快速瞬态响应。由于具有内部基准，该产品可在 -40°C 至 125°C 的结温范围内以 1% 的高反馈电压精度将输出电压调节到 0.6V 以下。该系列器件具有引脚对引脚和 BOM 对 BOM 兼容性。整个设计需要一个小型 470nH 电感器、一个 4.7µF 输入电容器以及两个 10µF 输出电容器（或一个 22µF 输出电容器）。TPS6282x 具有两种型号。第一种型号可自动进入省电模式，在超轻负载条件下保持高效率，从而延长系统电池的运行时间。第二种型号可实现强制 PWM 运行，以维持连续导通模式，从而确保超低的输出电压纹波和准固定开关频率。该器件具有电源正常信号和内部软启动电路。该器件能够以 100% 模式运行。在故障保护方面，该器件加入了断续短路保护以及热关断功能。该器件采用 6 引脚 1.5mm x 1.5mm QFN 封装，可实现超高功率密度设计。
查看全部

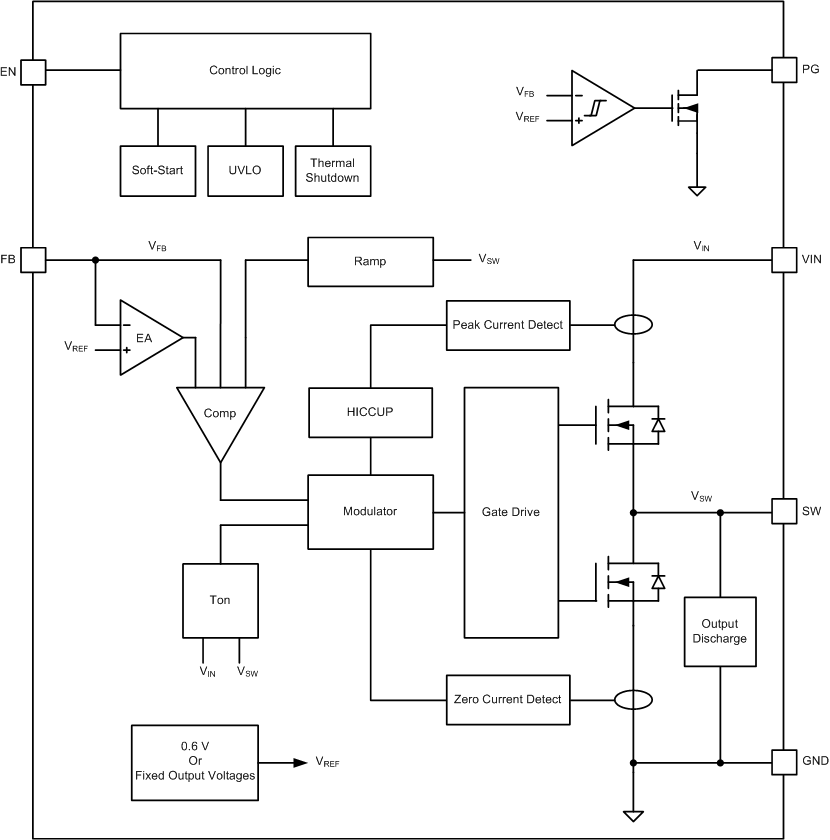

TPS6282518DMQT 电路图

TPS6282518DMQT 电路图

TPS6282518DMQT 电路图
