TPS62806YKAT

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS62806YKAT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 0.7mm x 1.05mm WCSP 封装的 1.75V 至 5.5V 输入、600mA 超低 IQ 降压转换器

查看详情

TPS62806YKAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62806YKAT 中文资料属性参数

  • 现有数量：740现货10,000Factory
  • 价格：1 : ￥11.92000剪切带（CT）250 : ￥7.75976卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调（固定）
  • 输出数：1
  • 电压 - 输入（最小值）：1.8V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：0.4V（0.7V）
  • 电压 - 输出（最大值）：0.775V
  • 电流 - 输出：600mA
  • 频率 - 开关：1.5MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-XFBGA，DSBGA
  • 供应商器件封装：6-DSBGA（1.05x0.70）

产品特性

  • 1.75V 至 5.5V 输入电压范围
  • 2.3µA 工作静态电流
  • 开关频率高达 4MHz
  • 0.6A 或 1A 输出电流
  • 1% 的输出电压精度
  • 可选择省电和强制 PWM 模式
  • R2D 转换器，可实现灵活的输出电压测试
  • 16 种可选输出电压和 1 种固定输出电压 TPS62800 (4MHz)：0.4V 至 0.775V TPS62801 (4MHz)：0.8V 至 1.55V TPS62802 (4MHz)：1.8V 至 3.3V TPS62806 (1.5MHz)：0.4V 至 0.775V TPS62807 (1.5MHz)：0.8V 至 1.55V TPS62808 (1.5MHz)：1.8V 至 3.3V
  • TPS62800 (4MHz)：0.4V 至 0.775V
  • TPS62801 (4MHz)：0.8V 至 1.55V
  • TPS62802 (4MHz)：1.8V 至 3.3V
  • TPS62806 (1.5MHz)：0.4V 至 0.775V
  • TPS62807 (1.5MHz)：0.8V 至 1.55V
  • TPS62808 (1.5MHz)：1.8V 至 3.3V
  • 智能使能引脚
  • 经过优化的引脚排列，可支持 0201 元件
  • DCS-Control 拓扑
  • 输出放电
  • 以 100% 的占空比运行
  • 微型 6 引脚 0.35mm 间距 WCSP 封装
  • 支持小于 0.6mm 的解决方案高度
  • 支持小于 5mm2 的解决方案尺寸
  • 借助以下工具创建定制设计方案： TPS62800 WEBENCH Power Designer TPS62801 WEBENCH Power Designer TPS62802 WEBENCH Power Designer TPS62806 WEBENCH Power Designer TPS62807 WEBENCH Power Designer TPS62808 WEBENCH Power Designer
  • TPS62800 WEBENCH Power Designer
  • TPS62801 WEBENCH Power Designer
  • TPS62802 WEBENCH Power Designer
  • TPS62806 WEBENCH Power Designer
  • TPS62807 WEBENCH Power Designer
  • TPS62808 WEBENCH Power Designer

产品概述

TPS6280x 器件系列是一款降压转换器，具有 2.3µA 的典型静态电流以及出色的效率和超小的解决方案尺寸。该器件利用 TI 的 DCS-Control™ 拓扑，能够与微型电感器和电容器配合使用，并且具有高达 4MHz 的开关频率。在轻负载条件下，该器件会无缝进入节能模式，从而减少开关周期数并保持高效率。将 VSEL/MODE 引脚连接到 GND 可以选择固定输出电压。只需将一个外部电阻器连接到 VSEL/MODE 引脚，就可以选择 16 种内部设置的输出电压。使用集成 R2D（电阻器到数字）转换器，可读取外部电阻器并设置输出电压。仅需通过更换单个电阻，相同的器件型号即可用于不同的应用和电压轨。此外，与传统的外部电阻分压器网络相比，内部设置的输出电压可提供更高的精度。该器件启动之后，直流/直流转换器将进入强制 PWM 模式（通过在 VSEL/MODE 引脚上施加高电平）。在该工作模式下，此器件通常以 4MHz 或 1.5MHz 的开关频率运行，从而能够实现最低的输出电压纹波和最高的效率。TPS6280x 器件系列采用具有 0.35mm 间距的微型 6 引脚 WCSP 封装。
查看全部

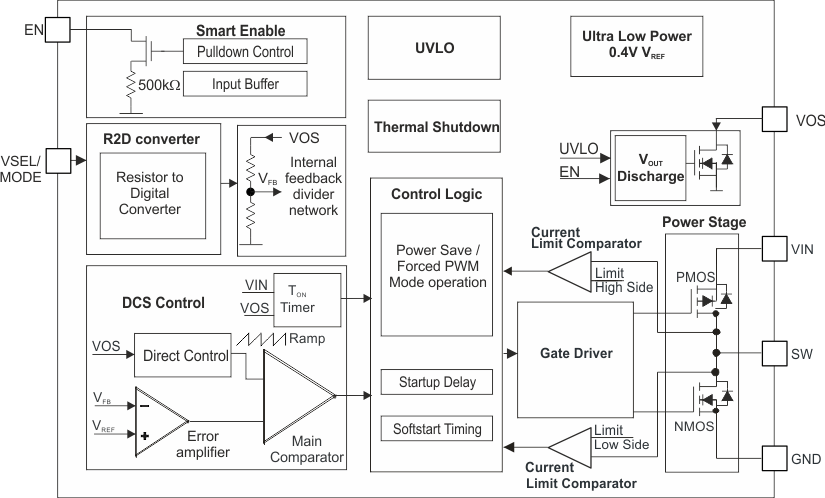

TPS62806YKAT 电路图

TPS62806YKAT 电路图

TPS62806YKAT 电路图
