TPS62770YFPT

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS62770YFPT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 WCSP 封装且具有 360nA Iq 降压和高达 15V 升压功能的微型单芯片双重解决方案

查看详情

TPS62770YFPT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62770YFPT 中文资料属性参数

  • 现有数量：266现货
  • 价格：1 : ￥20.43000剪切带（CT）250 : ￥13.84872卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：升压，降压
  • 输出配置：正
  • 拓扑：降压，升压
  • 输出类型：可编程
  • 输出数：2
  • 电压 - 输入（最小值）：2.5V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：1V，4.5V（12V）
  • 电压 - 输出（最大值）：3V，15V
  • 电流 - 输出：300mA，30mA，100mA，200mA
  • 频率 - 开关：1.05MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-XFBGA，DSBGA
  • 供应商器件封装：16-DSBGA（1.6x1.6）

产品特性

  • VIN 范围为 2.5V 至 5.5V
  • 370nA Iq 降压转换器 8 个可选输出电压（1.0V 至 3.0V） 300mA 输出电流 输出放电功能
  • 8 个可选输出电压（1.0V 至 3.0V）
  • 300mA 输出电流
  • 输出放电功能
  • 受转换率控制的负载开关，具有放电功能
  • 双模式降压转换器 负载断开 恒定输出电压，最高可调节至 15V (VFB 0.8 V)/12V（固定值） 发光二极管 (LED) 电流驱动器，提供脉宽调制 (PWM) 用于电流转换（D = 100% 时的最大 VFB 电压为 200mV）
  • 负载断开
  • 恒定输出电压，最高可调节至 15V (VFB 0.8 V)/12V（固定值）
  • 发光二极管 (LED) 电流驱动器，提供脉宽调制 (PWM) 用于电流转换（D = 100% 时的最大 VFB 电压为 200mV）
  • 超小型 16 引脚 1.58mm x 1.58mm WCSP 封装，0.4mm 间距
  • 可穿戴和个人电子产品
  • 健身配件
  • 健康状况监控和医疗配件

产品概述

TPS62770 是一套面向可穿戴 应用 的超小型电源解决方案，其包括一个 370nA 超低 Iq 降压转换器、一个受转换率控制的负载开关以及一个双模式降压转换器。该降压转换器的输出电压可通过三个 VSEL 引脚在 1.0V、1.05V、1.1V、1.2V、1.8V、1.9V、2.0V 和 3.0V 之间选择。可以在运行期间更改输出电压。在关断模式下，该降压转换器的输出拉至 GND。集成的负载开关从内部连接至降压转换器的输出， 并且 接通阶段可控制转换率。关闭后，其输出连接到 GND。 双模式降压转换器既可以生成最高达 15V 的恒定输出电压（例如 PMOLED 电源），也可以提供恒定输出电流（例如 LED 背光电源）。输出电压可通过外部电阻最高调节至 15V，也可以通过将 FB 引脚连接至 VIN 设为 12V 固定电压。该器件 具有 17.7V 内部过压保护，用于 FB 节点悬空或接地情况。该器件包含内部整流器和负载断开功能。用作恒定输出电流驱动器时，该器件可为模拟转换器提供 PWM，以便其根据 PWM 信号的占空比按比例减小基准电压。该器件采用小型 16 引脚 0.4mm 间距的 WCSP 封装。
查看全部

TPS62770YFPT 数据手册

数据手册 说明 数量 操作
TPS62770YFPT

Buck, Boost Switching Regulator IC Positive Programmable 1V, 4.5V (12V) 2 Output 300mA, 30mA, 100mA, 200mA 16-XFBGA, DSBGA

 38页,2.46M 查看

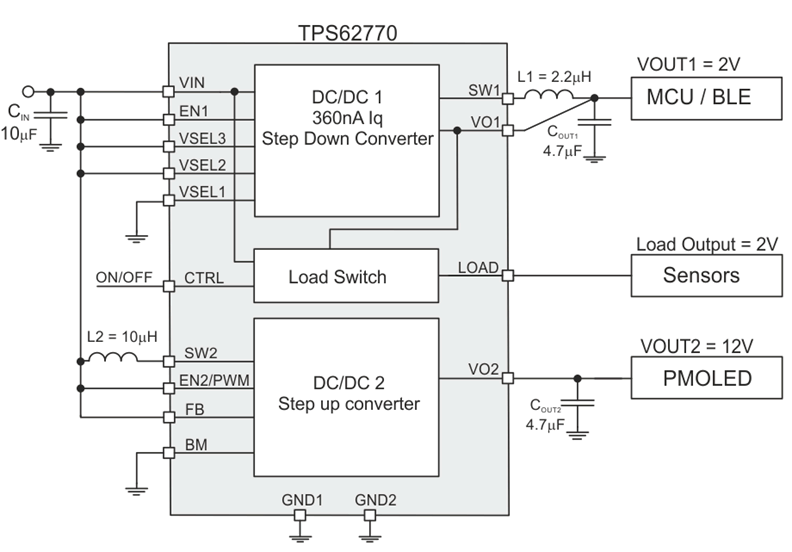

TPS62770YFPT 电路图

TPS62770YFPT 电路图

TPS62770YFPT 电路图
