TPS62748YFPT

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS62748YFPT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：具有超低静态电流和负载开关的高效降压转换器

查看详情

TPS62748YFPT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS62748YFPT 中文资料属性参数

  • 现有数量：1,000现货2,500Factory
  • 价格：1 : ￥13.04000剪切带（CT）250 : ￥8.84028卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可编程
  • 输出数：1
  • 电压 - 输入（最小值）：2.15V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：1.2V，1.8V
  • 电压 - 输出（最大值）：-
  • 电流 - 输出：300mA
  • 频率 - 开关：1.2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：8-XFBGA，DSBGA
  • 供应商器件封装：8-DSBGA

产品特性

  • 输入电压范围 VIN：2.15V 至 5.5V
  • 启动后的输入电压低至 2.0V
  • 300mA 输出电流
  • 360nA 工作静态电流
  • 10µA 输出电流时的效率高达 90%
  • 节能模式操作
  • 可选输出电压 1.2V 和 1.8V
  • 1.2V 和 1.8V
  • 输出电压放电
  • 100mA/2.2Ω 集成负载开关
  • 低输出电压纹波
  • 自动转换至无纹波 100% 模式
  • 射频友好型 DCS-Control™
  • 总体解决方案尺寸小于 10mm2
  • 小型 1.6mm × 0.9mm 8 焊球 WCSP 封装

产品概述

TPS62748 是一款高效降压转换器，具有典型值为 360nA 的超低静态电流。该器件经优化可搭配 2.2µH 电感和 10µF 输出电容正常工作。该器件采用 DCS-Control™ 技术，开关频率典型值为 1.2MHz。在节能模式下，该器件可将轻负载效率向下扩展至 10µA 负载电流及以下。 TPS62748 提供 300mA 的输出电流。启动后，该器件可在低至 2.0V 的输入电压下工作。因此，可直接由单节 Li-MnO2 纽扣电池为器件供电。 TPS62748 提供了两个可编程的输出电压（1.2V 和 1.8V），可通过一个电压选择引脚进行选择。The TPS62748 经过优化，只需使用一个小型输出电容即可获得低输出电压纹波和低噪声。一旦输入电压接近输出电压，器件便会进入无纹波 100% 模式，以防止输出纹波电压增大。在此工作模式下，器件会停止开关操作并导通高侧MOSFET。TPS62748 的 VOS 和 LOAD 引脚之间有一个 100mA 的负载开关，导通电阻典型值为 0.6Ω。该负载开关通常用于将降压转换器的输出电压分配给子系统。
查看全部

TPS62748YFPT 数据手册

数据手册 说明 数量 操作
TPS62748YFPT

Buck Switching Regulator IC Positive Programmable 1.2V, 1.8V 1 Output 300mA 8-XFBGA, DSBGA

 22页,714K 查看

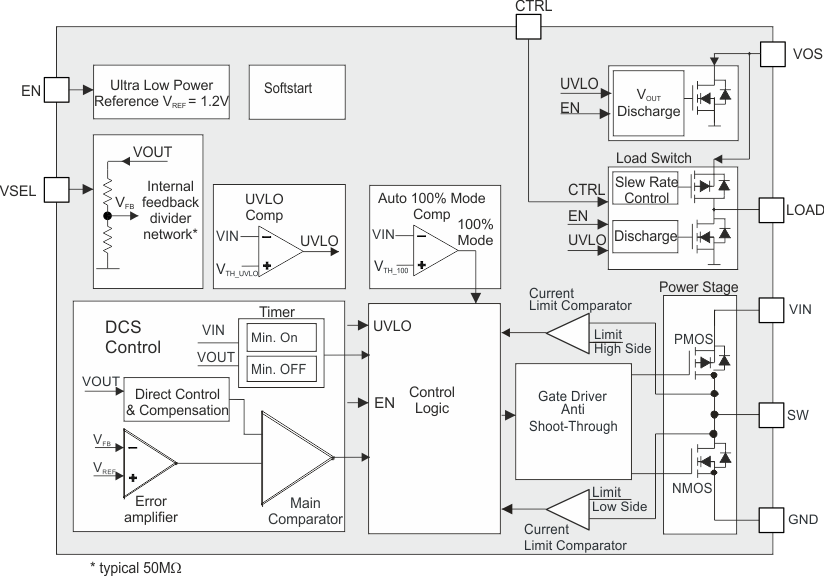

TPS62748YFPT 电路图

TPS62748YFPT 电路图

TPS62748YFPT 电路图
