TPS62153AQRGTRQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2025-03-27

TPS62153AQRGTRQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 3x3 QFN 封装的 3–17V 1A 汽车类降压转换器

查看详情

TPS62153AQRGTRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

深圳市易烁科技有限公司
TPS62153AQRGTRQ1
原装现货
TI
VQFN-16
22+
1
深圳
03-27

上海三崧电子有限公司 保2千
TPS62153AQRGTRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPS62153AQRGTRQ1 中文资料属性参数

现有数量：0现货9,000Factory查看交期
价格：3,000 : ￥7.03566卷带（TR）
系列：Automotive, AEC-Q100, DCS-Control?
包装：卷带（TR）
产品状态：在售
功能：降压
输出配置：正
拓扑：降压
输出类型：固定
输出数：1
电压 - 输入（最小值）：3V
电压 - 输入（最大值）：17V
电压 - 输出（最小值/固定）：5V
电压 - 输出（最大值）：-
电流 - 输出：1A
频率 - 开关：2.5MHz
同步整流器：是
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
封装/外壳：16-VFQFN 裸露焊盘
供应商器件封装：16-VQFN（3x3）

产品特性

DCS-Control™拓扑
符合汽车类应用要求
具有符合 AEC-Q100 标准的下列特性：器件温度等级：-40°C 至 125°C 的工作结温范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C4B
器件温度等级：-40°C 至 125°C 的工作结温范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
输入电压范围：3V 至 17V
可调节输出电压范围为 0.9V 至 6V
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
节能模式无缝转换
17µA 的静态电流（典型值）
可选工作频率
电源正常状态输出
100% 占空比模式
短路保护
过热保护
与 TPS62130A-Q1 引脚对引脚兼容
采用 3mm × 3mm VQFN-16 封装
借助 WEBENCH® 电源设计器并使用 TPS62150A-Q1 创建定制设计方案

产品概述

TPS62150A-Q1 器件是一款易于使用的同步降压直流/直流转换器，针对应用进行了优化。通常为 2.5MHz 的高开关频率允许使用小型电感器，并且通过使用 DCS-Control™ 拓扑技术提供快速瞬态响应以及高输出电压精度。借助 3 至 17V 的宽运行输入电压范围，此器件非常适合于由中间总线电源轨供电的系统。其输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（使用 100% 占空比模式）。输出电压启动斜率由软启动引脚控制，从而实现作为独立电源或者在跟踪配置下的运行。通过配置使能和开漏电源正常引脚也有可能实现电源排序。在省电模式下，此器件显示来自 VIN 的静态电流大约为 17µA。如果负载较小，则自动且无缝进入省电模式，并在整个负载范围内保持高效率。在关断模式下，此器件被关闭且关断流耗少于 2µA。该器件采用 3mm × 3mm (RGT) 16 引脚超薄型四方扁平无引线 (VQFN) 封装。。

查看全部

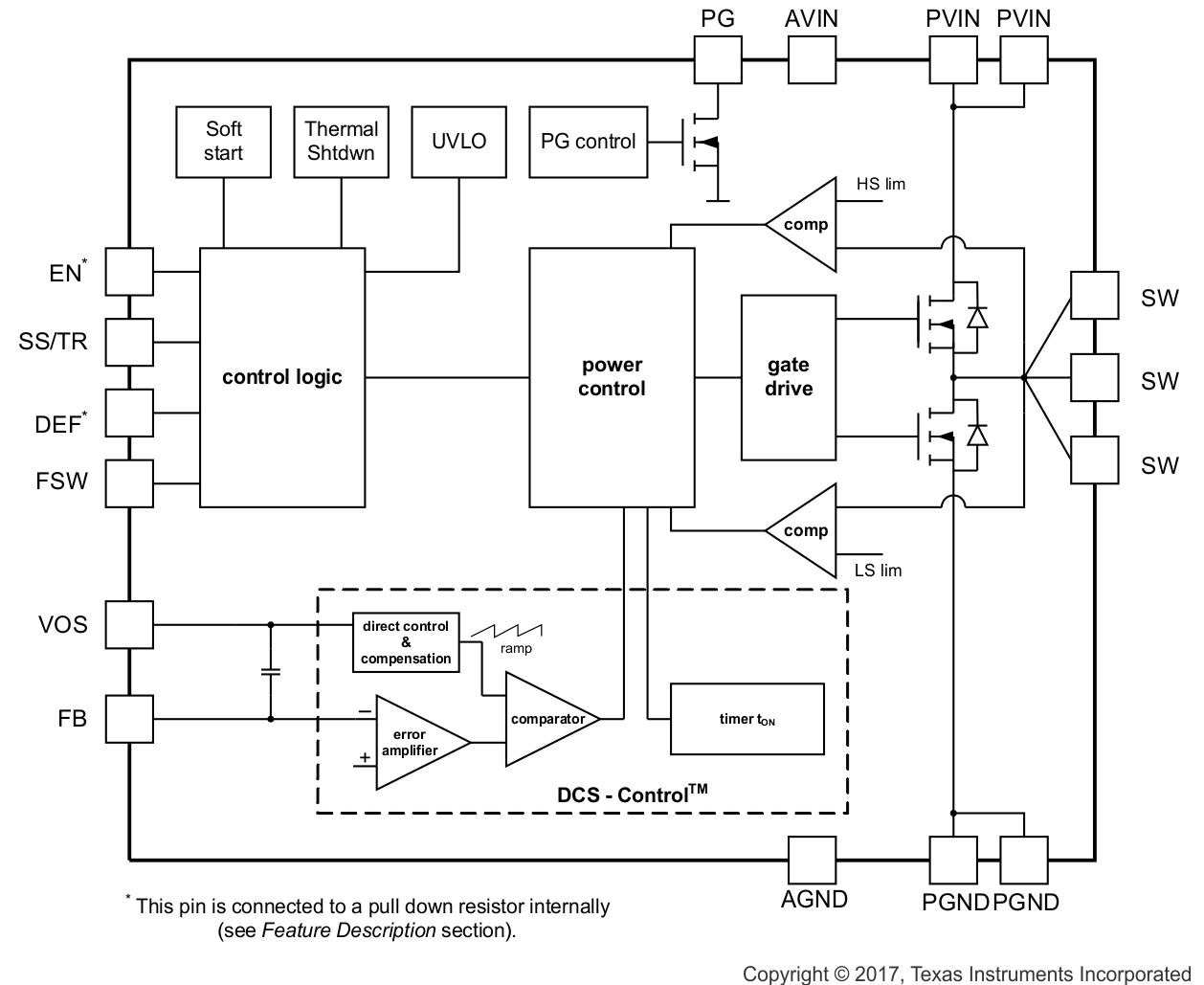

TPS62153AQRGTRQ1 电路图
