TPS62087RLTR
稳压器 - DC-DC 开关稳压器更新日期:2024-04-01 00:04:00
TPS62087RLTR
稳压器 - DC-DC 开关稳压器产品简介:采用 2x2 QFN 封装、应用 DCS-Control 技术、具有间断模式短路保护功能的 3A 降压转换器
查看详情TPS62087RLTR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VSON-7-HR(2x2)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业,提供一站式配套服务
TPS62087RLTR 中文资料属性参数
- 现有数量:10,305现货
- 价格:1 : ¥18.36000剪切带(CT)3,000 : ¥9.34909卷带(TR)
- 系列:DCS-Control?
- 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
- 产品状态:在售
- 功能:降压
- 输出配置:正
- 拓扑:降压
- 输出类型:固定
- 输出数:1
- 电压 - 输入(最小值):2.5V
- 电压 - 输入(最大值):6V
- 电压 - 输出(最小值/固定):1.8V
- 电压 - 输出(最大值):-
- 电流 - 输出:3A
- 频率 - 开关:2.4MHz
- 同步整流器:是
- 工作温度:-40°C ~ 125°C(TJ)
- 安装类型:表面贴装型
- 封装/外壳:7-VFDFN
- 供应商器件封装:7-VSON-HR(2x2)
产品特性
- DCS-Control™ 拓扑
- 效率高达 95%
- 断续短路保护
- 可实现轻负载效率的省电模式
- 100% 占空比,可实现超低压降
- 输入电压范围:2.5V 至 6.0V
- 工作静态电流为 17µA
- 可调输出电压:0.8V 至 VIN
- 1.8V 至 3.3V 固定输出电压
- 输出放电
- 电源正常状态输出
- 热关断保护
- 采用 2mm × 2mm VSON 封装
- 借助以下工具创建定制设计方案: TPS62085 WEBENCH Power Designer TPS62086 WEBENCH Power Designer TPS62087 WEBENCH Power Designer
- TPS62085 WEBENCH Power Designer
- TPS62086 WEBENCH Power Designer
- TPS62087 WEBENCH Power Designer
产品概述
TPS62085、TPS62086 和 TPS62087 器件是高频同步降压转换器,经优化具有小解决方案尺寸和高效率两大优点。该器件的输入电压范围为 2.5V 至 6.0V,支持常用电池技术。此器件主要用于宽输出电流范围内的高效降压转换。该转换器在中等程度的负载到高负载时运行于脉宽调制 (PWM) 模式,并在轻负载时自动进入省电模式运行,从而在整个负载电流范围内保持高效率。为了满足系统电源轨的需求,内部补偿电路支持 10µF 到 150uF 的宽范围外部输出电容值选项。凭借 DCS-Control 架构,该器件可实现出色的负载瞬态性能和输出稳压精度。器件可提供 2mm × 2mm VSON 封装。

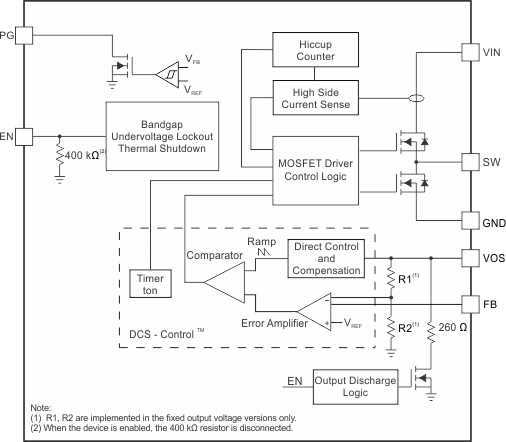

TPS62087RLTR 电路图

TPS62087RLTR 电路图
