TPS613223ADBVT

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS613223ADBVT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：6μA 静态电流 1.8A 开关电流升压转换器

查看详情

TPS613223ADBVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS613223ADBVT 中文资料属性参数

  • 现有数量：895现货10,000Factory
  • 价格：1 : ￥8.74000剪切带（CT）250 : ￥5.67464卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：升压
  • 输出配置：正
  • 拓扑：升压
  • 输出类型：固定
  • 输出数：1
  • 电压 - 输入（最小值）：0.9V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：2V
  • 电压 - 输出（最大值）：-
  • 电流 - 输出：1.2A（开关）
  • 频率 - 开关：500kHz ~ 2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 工作输入电压范围：0.9V 至 5.5V
  • 输出电压范围：1.8V 至 5.5V
  • VOUT 引脚静态电流为 6.5µA
  • 温度范围内输出电压精度为 ±3%
  • 最小开关峰值电流限制： TPS613223A 为 0.42A TPS61322 为 0.5 A TPS613221A 和 TPS613226A 为 0.75A TPS613222A 为 1.10A
  • TPS613223A 为 0.42A
  • TPS61322 为 0.5 A
  • TPS613221A 和 TPS613226A 为 0.75A
  • TPS613222A 为 1.10A
  • 10mA 负载条件下进行 1.5V 至 2.2V 转换时效率高于 90%
  • 热关断保护
  • 2.9mm × 1.3mm 3 引脚 SOT 封装和 2.9mm × 1.6mm 5 引脚 SOT 封装
  • 使用 TPS61322 并借助 WEBENCH Power Designer 创建定制设计

产品概述

TPS61322 是一款具有仅 6.5µA 静态电流的同步升压转换器。TPS61322 可以为由碱性电池、镍氢可再充电电池或单节锂离子电池供电的产品提供电源解决方案。该升压转换器建立在采用同步整流的迟滞控制拓扑基础之上，能够以最小静态电流实现最高的效率。TPS61322 也支持使用小型外部电感器和电容器。10mA 负载条件下进行 1.5V 输入至 2.2V 输出转换时效率高于 90%。TPS61322 还可以通过外部肖特基二极管支持高输出电流应用。利用与内部整流器 FET 并联的外部肖特基二极管，TPS613222A 可以在进行 3V 输入电压至 5V 输出电压转换时提供高于 500mA 的输出电流能力。可以在内部将输出电压设置为 1.8V 至 5.5V 范围内的某个固定输出（单位增量为 0.1V）。因此，仅需两个外部组件即可实现所需的输出电压。TPS61322 还具有热关断保护功能。TPS61322 采用 2.9mm × 1.3mm 3 引脚 SOT 封装或 2.9mm × 1.6mm 5 引脚 SOT 封装。
查看全部

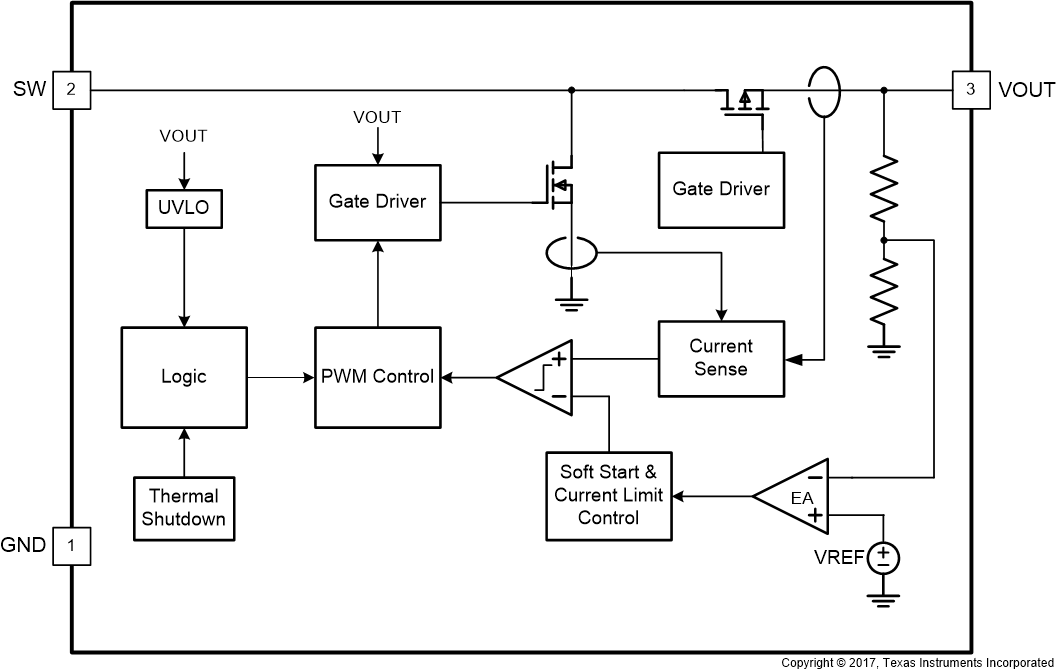

TPS613223ADBVT 电路图

TPS613223ADBVT 电路图

TPS613223ADBVT 电路图
