产品简介:采用 1.2mm x 1.3mm WCSP 封装的 3.5MHz、5.1V、1.5A 负载升压转换器

查看详情

TPS61259YFFR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS61259YFFR 中文资料属性参数

  • 现有数量:2,116现货9,000Factory
  • 价格:1 : ¥10.97000剪切带(CT)3,000 : ¥4.73417卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 功能:升压
  • 输出配置:
  • 拓扑:升压
  • 输出类型:固定
  • 输出数:1
  • 电压 - 输入(最小值):2.65V
  • 电压 - 输入(最大值):4.85V
  • 电压 - 输出(最小值/固定):5.1V
  • 电压 - 输出(最大值):-
  • 电流 - 输出:3.9A(开关)
  • 频率 - 开关:3.5MHz
  • 同步整流器:
  • 工作温度:-40°C ~ 85°C(TA)
  • 安装类型:表面贴装型
  • 封装/外壳:9-UFBGA,DSBGA
  • 供应商器件封装:9-DSBGA

产品特性

  • 运行频率为 3.5MHz 时,效率 93%
  • 待机模式时,静态电流为 22μA
  • 正常操作时,静态电流为 36μA
  • 2.3V 至 5.5V 的宽 VIN范围
  • VIN ≥ VOUT运行
  • VOUT= 4.5V, VIN ≥2.65V时,IOUT ≥800mA
  • VOUT = 5.0V, VIN ≥3.3V 时,IOUT ≥1000mA
  • VOUT = 5.0V, VIN ≥3.3V 时,IOUT ≥1500mA(峰值)
  • DC 电压输出总精度为 ±2%
  • 轻负载频率脉冲调制 (PFM) 模式
  • 停机期间,可选待机模式或真实负载断开
  • 热关断和过载保护
  • 只需三个表面贴装外部组件
  • 总解决方案尺寸 < 25mm2
  • 9 引脚 NanoFreeTM(CSP) 封装

产品概述

TPS6125x 器件为电池供电类便携式应用提供了一个电源解决方案。 用于低功耗应用,TPS6125x 支持来自一个电池(充电电压低至 2.65V)的高达 800mA 的负载电流并且允许使用低成本芯片电感器和电容器。 2.3V 至 5.5V的宽输入电压使得此器件能够支持由锂离子电池(具有拓展电压范围)供电的应用。 不同固定电压输出版本支持介于 3.15V 至 5.0V 之间的电压。TPS6125x 不但可在稳定的 3.5 MHz 开关频率下工作,而且还可在轻负载电流时进入节电模式,以维持整个负载电流范围内的高效率。 PFM 模式可在轻负载工作时将静态电流降至 36μA(典型值),从而可延长电池使用寿命。 此外,TPS6125x 还可保持其在输入电压电平的偏置输出。 在这个模式下,同步整流器的电流受到限制,从而使得外部负载(例如,音频放大器)由一个受限电源供电。 在此模式下,静态电流减少至 22μA。 关断模式下的输入电流少于 1µA(典型值),这样大大延长了电池寿命。由于需要最小外部组件数量,TPS6125x 提供了一个非常小的解决方案尺寸。 为了实现小解决方案尺寸,允许使用小型电感器和输入电容器。 在关断期间,负载从电池上完全断开。

TPS61259YFFR 数据手册

数据手册 说明 数量 操作
TPS61259YFFR

Boost Switching Regulator IC Positive Fixed 5.1V 1 Output 3.3A (Switch) 9-UFBGA, DSBGA

37页,6.27M 查看

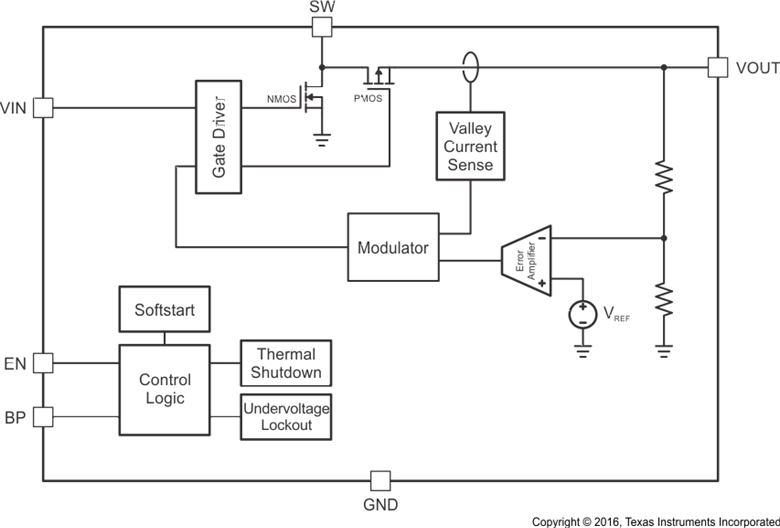

TPS61259YFFR 电路图

TPS61259YFFR 电路图

TPS61259YFFR 电路图
