更新日期：2024-04-01 00:04:00
产品简介：采用 1.2mm x 1.3mm WCSP 封装的 3.5MHz、5V、1A 负载升压转换器
查看详情TPS61256AYFFT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPS61256AYFFT 中文资料属性参数
- 现有数量：18现货10,000Factory
- 价格：1 : ￥11.77000剪切带（CT）250 : ￥7.98172卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 功能：升压
- 输出配置：正
- 拓扑：升压
- 输出类型：固定
- 输出数：1
- 电压 - 输入（最小值）：2.5V
- 电压 - 输入（最大值）：4.85V
- 电压 - 输出（最小值/固定）：5V
- 电压 - 输出（最大值）：-
- 电流 - 输出：2.9A（开关）
- 频率 - 开关：3.5MHz
- 同步整流器：是
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：9-UFBGA，DSBGA
- 供应商器件封装：9-DSBGA
产品特性
- 运行频率为 3.5MHz 时，效率 93%
- 36µA 静态电流
- 2.5V 至 5.5V 的宽输入电压范围
- VOUT = 5.0V, VIN ≥3.3V 时，IOUT ≥1000mA
- DC 电压输出总精度为 ±2%
- 轻负载频率脉冲调制 (PFM) 模式
- 关断期间的真正负载断开
- 热关断和过载保护
- 只需三个表面贴装外部组件
- 总解决方案尺寸 < 35mm2
- 9 引脚 NanoFreeTM(CSP) 封装
产品概述
TPS61256A 器件为电池供电的便携式 应用提供了一个电源解决方案。旨在面向低功耗 应用的 TPS61256A 支持来自一节电池（放电电压低至 2.7V）的高达 800mA
的负载电流，并且允许使用低成本芯片电感器和电容器。 借助 2.5V-5.5V 的宽输入电压范围，该器件支持由各种电压的锂离子电池进行供电的 应用 并提供 5.0V 的固定输出电压。TPS61256A 在 3.5MHz 的调节开关频率下运行，在轻负载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。PFM 模式可在轻负载工作时将静态电流降至
36µA（典型值），从而可延长电池使用寿命。关断模式下的输入电流低于 5µA，从而最大程度地延长电池寿命。TPS61256A
能够最大限度地减少外部组件的数量，因此具有很小的解决方案尺寸。为了实现小解决方案尺寸，允许使用小型电感器和输入电容器。在关断期间，负载从电池上完全断开。这些器件具有有限的内置 ESD 保护功能。存储或装卸时，应将导线短接在一起或将器件放置于导电泡棉中，以防止 MOS 门极遭受静电损伤。

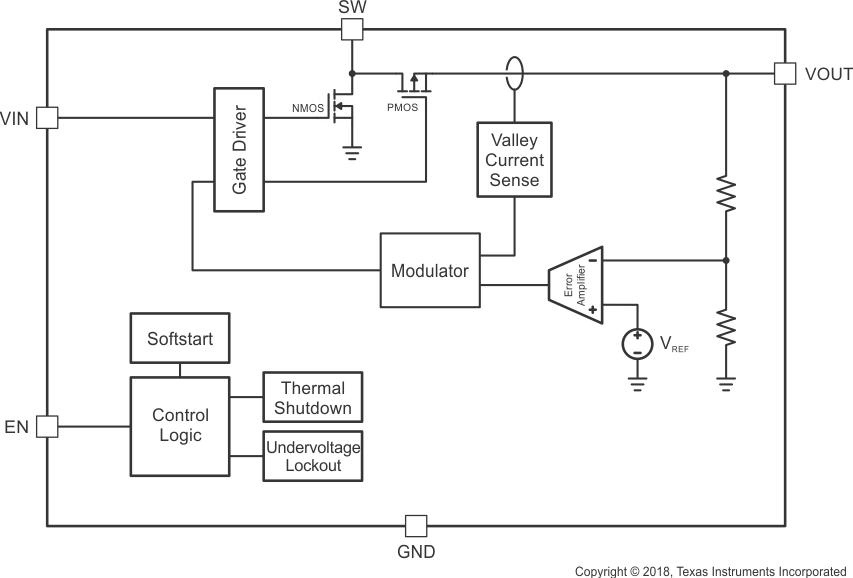

TPS61256AYFFT 电路图
TPS61256AYFFT 电路图
