TPS61088RHLT

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：10A 全集成同步升压转换器

查看详情

TPS61088RHLT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS61088RHLT 中文资料属性参数

  • 现有数量：40现货
  • 价格：1 : ￥39.11000剪切带（CT）250 : ￥15.00148卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：升压
  • 输出配置：正
  • 拓扑：升压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：2.7V
  • 电压 - 输入（最大值）：12V
  • 电压 - 输出（最小值/固定）：4.5V
  • 电压 - 输出（最大值）：12.6V
  • 电流 - 输出：10A
  • 频率 - 开关：200kHz ~ 2.2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商器件封装：20-VQFN（3.5x4.5）

产品特性

  • 2.7V 至 12V 输入电压范围
  • 4.5V 至 12.6V 输出电压范围
  • 10A 开关电流
  • 效率高达 91%（VIN = 3.3V、VOUT = 9V 且 IOUT = 3 A 时）
  • 在轻负载条件下，有 PFM 模式和强制 PWM 模式可供选择
  • 关断期间，流入 VIN 引脚的电流为 1.0µA
  • 可通过电阻编程的开关峰值电流限制
  • 可调开关频率：200kHz 至 2.2MHz
  • 可编程软启动
  • 13.2V 输出过压保护
  • 逐周期过流保护
  • 热关断
  • 20 引脚 4.50mm × 3.50mm VQFN 封装
  • 使用 TPS61088 并借助 WEBENCH Power Designer 创建定制设计方案

产品概述

TPS61088 是一款高功率密度的全集成同步升压转换器，配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关，可为便携式系统提供高效率的小尺寸解决方案。TPS61088 具有 2.7V 至 12V 的宽输入电压范围，可支持由单芯或两芯锂电池供电的应用。该器件具备 10A 开关电流能力，并且能够提供高达 12.6V 的输出电压。TPS61088 采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，TPS61088 在脉宽调制 (PWM) 模式下工作。在轻负载条件下，该器件可通过 MODE 引脚选择下列两种工作模式之一。一种是可提高效率的脉宽调制 (PFM) 模式；另一种是可避免因开关频率较低而引发应用问题的强制 PWM 模式。可通过外部电阻在 200kHz 至 2.2MHz 范围内调节 PWM 模式下的开关频率。TPS61088 还实现了可编程的软启动功能和可调节的开关峰值电流限制功能。此外，该器件还提供有 13.2V 输出过压保护、逐周期过流保护和热关断保护。TPS61088 采用 20 引脚 4.50mm × 3.50mm VQFN 封装。
查看全部

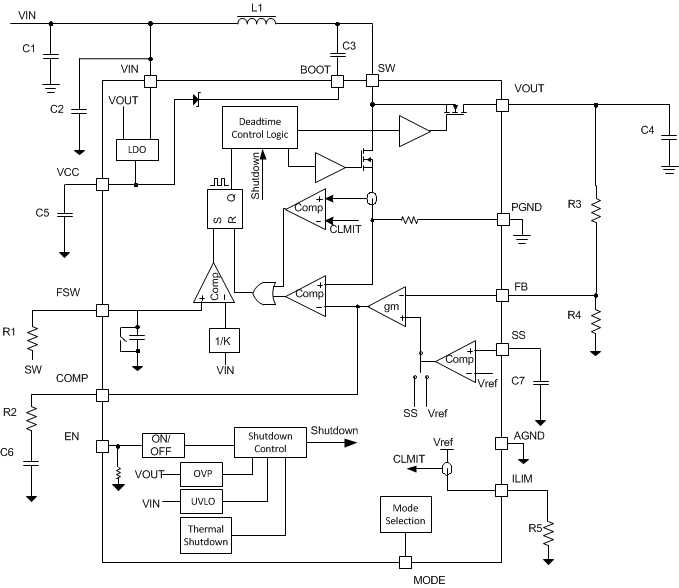

TPS61088RHLT 电路图

TPS61088RHLT 电路图

TPS61088RHLT 电路图
