TPS61021ADSGR

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01

TPS61021ADSGR

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：具有 0.5V 超低输入电压的 3A 升压转换器

查看详情

TPS61021ADSGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS61021ADSGR 中文资料属性参数

  • 现有数量：1,305现货
  • 价格：1 : ￥10.18000剪切带（CT）3,000 : ￥4.61492卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：升压
  • 输出配置：正
  • 拓扑：升压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：0.5V
  • 电压 - 输入（最大值）：4.4V
  • 电压 - 输出（最小值/固定）：1.8V
  • 电压 - 输出（最大值）：4V
  • 电流 - 输出：3A（开关）
  • 频率 - 开关：2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：8-WFDFN 裸露焊盘
  • 供应商器件封装：8-WSON（2x2）

产品特性

  • 输入电压范围：0.5V 至 4.4V
  • 启动时的最小输入电压为 0.9V
  • 可设置的输出电压范围：1.8V 到 4.0V
  • 效率高达 91%（VIN = 2.4V、VOUT = 3.3V 且 IOUT = 1.5A 时）
  • 2.0MHz 开关频率
  • IOUT > 1.5A，VOUT = 3.3V（VIN > 1.8V 时）
  • 17µA 典型静态电流
  • -40°C 至 125°C 温度范围内的基准电压精度为 ±2.5%
  • 轻负载下的脉冲频率调制 (PFM) 工作模式
  • 关断时输入与输出真正断开
  • 输出过压保护
  • 输出短路保护
  • 热关断保护
  • 2mm × 2mm 晶圆级小外形无引线 (WSON) 封装
  • 电池供电类物联网 (IoT) 设备
  • 游戏控制
  • 温控器
  • 便携式医疗设备
  • 超级电容备用系统

产品概述

TPS61021A 为由碱性电池、镍氢电池、锂锰电池或锂离子电池供电的便携式或智能设备提供了一套电源解决方案。TPS61021A 能够在电池放电至 1.8V 的低电压时提供 3.3V 电压和 1.5A 电流输出。TPS61021A 支持 0.5V 输入电压，从而延长了电池的运行时间。TPS61021A 在重负载条件下以 2MHz 开关频率工作，并且可在轻负载时进入省电模式，从而在整个负载电流范围内保持高效率。该器件在轻负载条件下从 VOUT 仅消耗 17μA 静态电流。在关断期间，负载与输入完全断开。此外，TPS61021A 还提供有 4.35V 输出过压保护、输出短路保护和热关断保护。TPS61021A 需要使用的外部组件数量较少，因此拥有非常小巧的解决方案尺寸。该器件支持在 2MHz 开关频率下使用低值电感或输出电容。TPS61021A 采用 2.0mm x 2.0mm WSON 封装。
查看全部

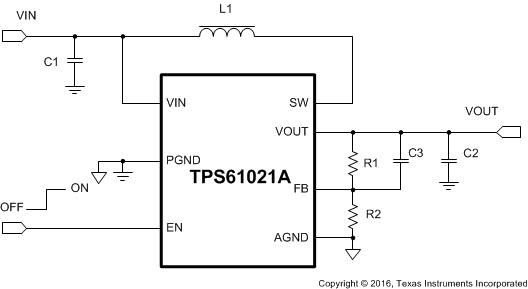

TPS61021ADSGR 电路图

TPS61021ADSGR 电路图

TPS61021ADSGR 电路图
