TPS562201DDCR

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01

TPS562201DDCR

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：采用 Eco-mode 的 4.5V 至 17V 输入电压、2A 输出电流、同步降压转换器

查看详情

TPS562201DDCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS562201DDCR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥3.10000剪切带（CT）3,000 : ￥0.87886卷带（TR）
  • 系列：D-CAP2?, Eco-Mode?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：4.5V
  • 电压 - 输入（最大值）：17V
  • 电压 - 输出（最小值/固定）：0.768V
  • 电压 - 输出（最大值）：7V
  • 电流 - 输出：2A
  • 频率 - 开关：580kHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6 细型，TSOT-23-6
  • 供应商器件封装：SOT-23-THIN

产品特性

  • TPS562201 和 TPS562208 2A 转换器集成了 140mΩ 和 84mΩ FET
  • D-CAP2™ 控制方案，可提供快速瞬态响应
  • 输入电压范围：4.5V 至 17V
  • 输出电压范围：0.76V 至 7V
  • 脉冲跳跃模式 (TPS562201) 或持续电流模式 (TPS562208)
  • 580kHz 开关频率
  • 低关断电流（低于 20µA）
  • 2% 反馈电压精度 (25°C)
  • 从预偏置输出电压启动
  • 逐周期过流限制
  • 断续模式过流保护
  • 非锁存 UVP 和 TSD 保护
  • 固定软启动：1.0ms
  • 使用 TPS56220x 并借助 WEBENCH® Power Designer 创建定制设计方案

产品概述

TPS562201 和 TPS562208 是采用小外形尺寸晶体管 (SOT)-23 封装的简单易用型 2A 同步降压转换器。这些器件的设计初衷是使用尽可能少的外部元件即可运行，还可以实现低待机电流。这些开关模式电源 (SMPS) 器件采用 D-CAP2 控制拓扑，从而提供快速瞬态响应，并且在无需外部补偿元件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。TPS562201 可在脉冲跳跃模式下运行，从而能在轻载运行期间保持高效率。TPS562201 和 TPS562208 采用 6 引脚 1.6mm × 2.9mm SOT (DDC) 封装，额定结温范围为 –40°C 至 125°C。
查看全部

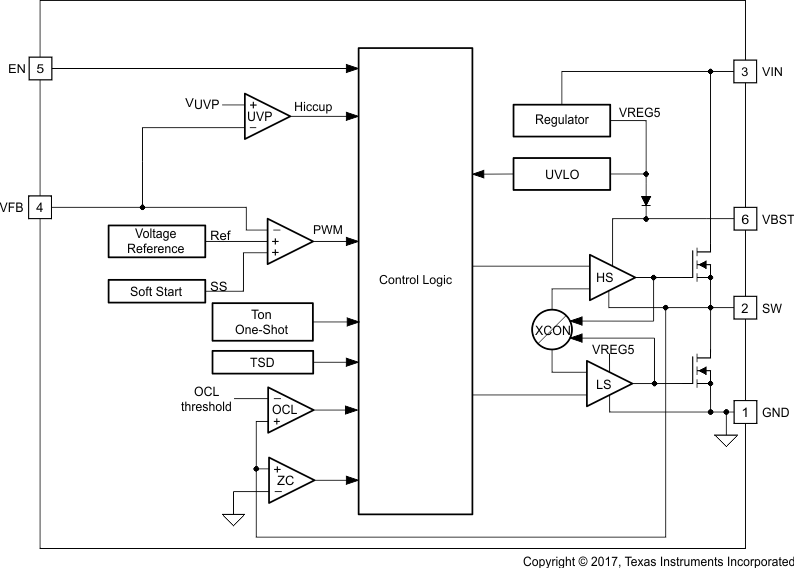

TPS562201DDCR 电路图

TPS562201DDCR 电路图

TPS562201DDCR 电路图
