TPS55162QPWPTQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

TPS55162QPWPTQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：符合 AEC-Q100 标准的 3.6V 至 36V、1A 输出、2MHz 同步升压和降压转换器

查看详情

TPS55162QPWPTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS55162QPWPTQ1 中文资料属性参数

  • 现有数量：248现货
  • 价格：1 : ￥46.51000剪切带（CT）250 : ￥32.48840卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：升压/降压
  • 输出配置：正
  • 拓扑：降压升压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：2V
  • 电压 - 输入（最大值）：36V
  • 电压 - 输出（最小值/固定）：5.7V
  • 电压 - 输出（最大值）：9V
  • 电流 - 输出：1A
  • 频率 - 开关：2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：20-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-HTSSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 +125°C 的工作环境温度范围 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C4B
  • 器件温度等级 1：–40°C 至 +125°C 的工作环境温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • VOUT = 5V 时的输入电压范围为 2V 至 36V
  • 5V 或 12V 固定输出电压 (TPS55165-Q1)
  • 5.7V 至 9V 可调输出电压选项 （TPS55160-Q1 和 TPS55162-Q1）
  • 效率高达 85%
  • VOUT = 5V 且 VIN ≥ 5.3V 时的输出电流为 1A
  • VOUT = 5V 且 VIN ≥ 3.8V 时的输出 电流为 0.8A
  • VOUT = 5V 且 VIN ≥ 2.3V 时的输出 电流为 0.4A
  • 在降压和升压模式之间自动转换
  • 低功耗模式，可在轻负载情况下提高效率 (TPS55160-Q1/TPS55165-Q1)
  • 在低功耗模式下器件静态电流小于 15µA (TPS55160-Q1/TPS55165-Q1)
  • 器件关断电流小于 3µA
  • 2MHz 强制固定运行频率
  • 可选展频（TPS55160-Q1 和 TPS55165-Q1）
  • 通过具有电源锁存功能的 IGN 唤醒
  • 具有可配置延迟时间的智能电源正常输出
  • 过热保护和输出过压保护
  • 采用易于使用的 20 引脚 HTSSOP PowerPAD™ 封装

产品概述

TPS5516x-Q1 系列器件是一款高电压同步降压/升压直流/直流转换器。该器件通过多种不同的输入电源（如汽车电池）提供稳定的电源输出。降压/升压重叠控制可确保以最佳的效率在降压和升压模式之间自动转换。TPS55165-Q1 输出电压可以设置为 5V 或 12V 固定电平。TPS55160-Q1 和 TPS55162-Q1 器件具有通过外部电阻分压器设置的 5.7V 至 9V 可配置输出电压。对于常规汽车电池电压，输出电流可高至 1A，并且能够针对更低的输入电压（如用于实现常见电池启动曲线的电压）保持在 0.4A。该降压/升压转换器基于一个使用同步整流的固定频率、脉宽调制 (PWM) 控制电路来获得最高效率。开关频率设置为 2MHz（典型值），从而允许使用小型电感器（布板空间更少）。
查看全部

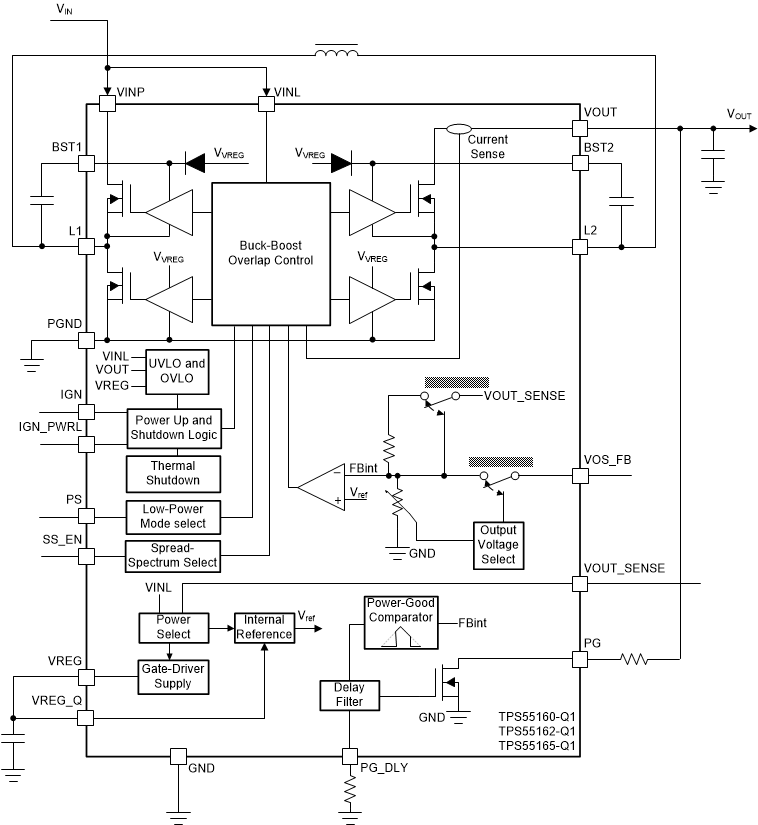

TPS55162QPWPTQ1 电路图

TPS55162QPWPTQ1 电路图

TPS55162QPWPTQ1 电路图
