TPS546D24RVFR

Texas Instruments 特殊用途稳压器

更新日期：2024-04-01

TPS546D24RVFR

Texas Instruments 特殊用途稳压器

产品简介：支持 PMBus 的 2.95V 至 16V、可堆叠 40A 同步 SWIFT? 降压转换器

查看详情

TPS546D24RVFR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS546D24RVFR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥55.98719卷带（TR）
  • 系列：*
  • 包装：卷带（TR）
  • 产品状态：在售
  • 应用：-
  • 电压 - 输入：-
  • 输出数：-
  • 电压 - 输出：-
  • 工作温度：-
  • 安装类型：-
  • 封装/外壳：-
  • 供应商器件封装：-

产品特性

  • 支持双电源：2.95V 至 16V PVIN； 2.95V 至 18V AVIN（4VIN VDD5 开关电压）
  • 集成型 4.5mΩ/0.9mΩ MOSFET
  • 具有可选内部补偿的平均电流模式控制
  • 2×、3×、4× 可堆叠，电流共享高达 160A，每个输出可支持单个地址
  • 通过引脚搭接的可选输出电压范围为 0.6V 至 5.5V，通过 PMBus VOUT_COMMAND 的电压范围为 0.25V 至 5.5V
  • 广泛的 PMBus 命令集，可遥测 VOUT、IOUT 和内部裸片温度
  • 通过内部反馈分压器实现差分遥感，可检测到小于 1% 的 VOUT 误差，TJ 为 –40°C 至 +150°C
  • 通过 PMBus 实现自适应电压调节 (AVS) 和裕量调节
  • 采用 MSEL 引脚，引脚编程 PMBus 默认值
  • 12 种可选开关频率，介于 225kHz 至 1.5MHz（8 个引脚搭接选项）
  • 频率同步输入/同步输出
  • 支持预偏置输出
  • 支持强耦合电感器
  • 7mm × 5mm × 1.5mm、40 引脚 QFN、 间距 = 0.5mm
  • 使用 TPS546D24 并借助 WEBENCH® 电源设计器创建定制设计

产品概述

TPS546D24 是一款高度集成的非隔离式直流/直流转换器，具有较高的工作频率和 40A 的电流输出，采用 7mm × 5mm 封装。可将两个、三个和四个 TPS546D24 器件互连，在单个输出上提供最高 160A 的电流。该器件可通过 VDD5 引脚，利用 5V 的外部电源对内部的 5V LDO 进行过驱动，以提高效率并降低转换器的功耗。 TPS546D24 使用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在各种输出电容下最大限度减小尺寸和提高稳定性。PMBus 接口具有 1MHz 时钟支持，为转换器配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的监控。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。堆叠器件之间的反向通道通信使得所有 TPS546D24 转换器能够为单个输出轨供电，以共享一个地址，从而简化系统软件/固件设计。也可通过 BOM 选择在不进行 PMBus 通信的情况下，配置输出电压、开关频率、软启动时间和过流故障限制等关键参数，以支持无程序加电。
查看全部

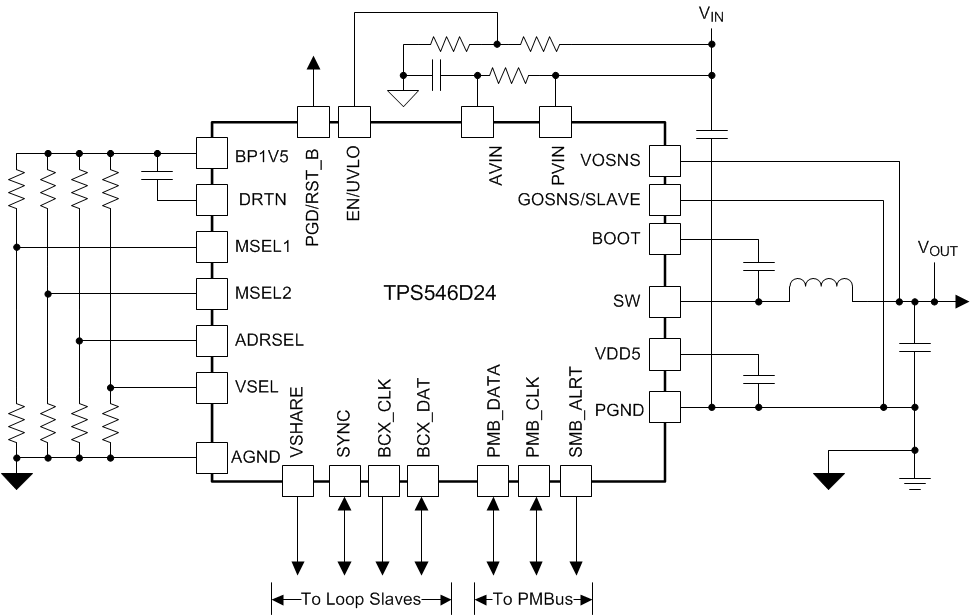

TPS546D24RVFR 电路图

TPS546D24RVFR 电路图

TPS546D24RVFR 电路图
