更新日期：2024-04-01 00:04:00
产品简介：4.5V 至 17V 输入、电流模式、4A 同步 SWIFT? 降压转换器
查看详情TPS54424RNVT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPS54424RNVT 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥24.49000剪切带（CT）250 : ￥17.08976卷带（TR）
- 系列：SWIFT?
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 功能：降压
- 输出配置：正
- 拓扑：降压
- 输出类型：可调式
- 输出数：1
- 电压 - 输入（最小值）：4.5V
- 电压 - 输入（最大值）：17V
- 电压 - 输出（最小值/固定）：0.6V
- 电压 - 输出（最大值）：12V
- 电流 - 输出：4A
- 频率 - 开关：200kHz ~ 1.6MHz
- 同步整流器：是
- 工作温度：-40°C ~ 150°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：18-VFQFN
- 供应商器件封装：18-VQFN-HR（3.5x3.5）
产品特性
- 小型 3.5mm x 3.5mm HotRod™四方扁平无引线 (QFN) 封装
- 集成的 14.1mΩ 和 6.1mΩ MOSFET
- 峰值电流模式控制，提供快速瞬态响应
- 200kHz 至 1.6MHz 的固定开关频率
- 与外部时钟同步
- 0.6V 电压基准，在广泛的温度范围内提供 ±0.85% 的精度
- 输出电压范围：0.6V 至 12V
- 断续电流限制
- 安全启动至预偏置输出电压
- 可调软启动和电源排序
- 可调节输入欠压锁定
- 3µA 关断电流
- 针对欠压及过压的电源良好输出监控
- 输出过压保护
- 非锁存热关断保护
- 运行结温范围：-40°C 至 150°C
- 使用 TPS54424 并借助 WEBENCH® 电源设计器创建定制设计方案
产品概述
TPS54424 是一款全功能
17V、4A 同步降压直流/直流转换器，采用了 3.5mm x 3.5mm
HotRod™QFN 封装。该器件专门进行了优化，具有高效率并集成了高侧和低侧
MOSFET，适用于小型解决方案。它还通过使用峰值电流模式控制（可减少组件数量）并选择高开关频率（缩小电感器尺寸）进一步节省了空间。峰值电流模式控制简化了环路补偿并可提供快速瞬态响应。在器件过载的情况下，针对高侧和低侧拉电流限制的逐周期峰值电流限制功能可保护器件。断续模式可在短路或者过载故障持续存在的情况下限制
MOSFET 功率损耗。 电源正常监控电路会对稳压器输出进行监控。PGOOD 引脚是一个开漏输出，会在输出电压调节过程中进入高阻抗。除非出现故障，否则内部抗尖峰脉冲时间会阻止拉低 PGOOD
引脚。专用 EN 引脚可以用于控制稳压器开/关，并且调整输入欠压锁定。输出电压启动斜坡由 SS/TRK 引脚控制，该引脚既支持独立电源运行，又支持跟踪模式。

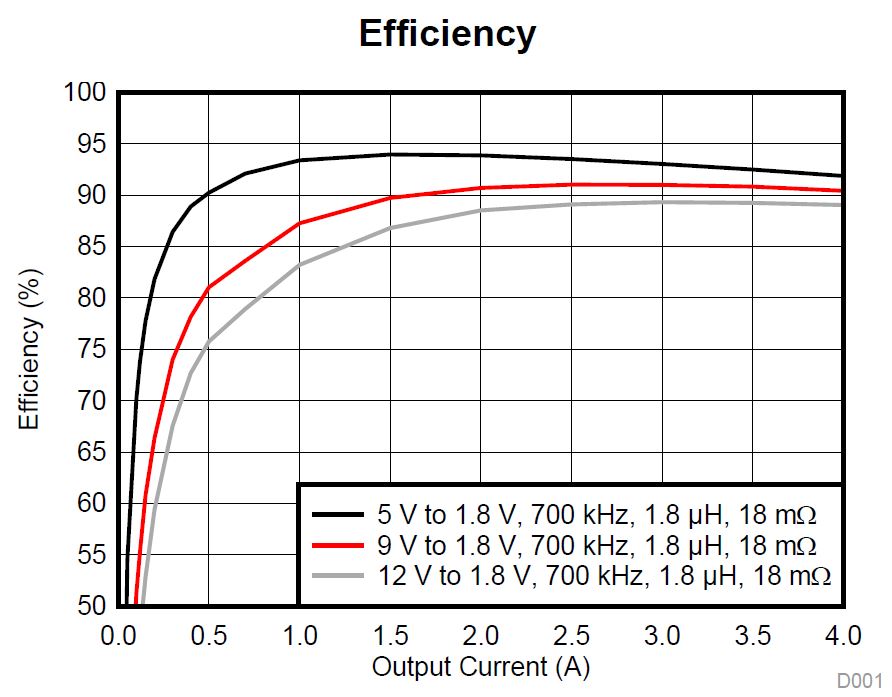

TPS54424RNVT 电路图
TPS54424RNVT 电路图
