TPS54395RSAT

稳压器 - DC-DC 开关稳压器

产品简介：4.5V 至 18V 输入、双路 3A 输出、同步降压转换器

查看详情

TPS54395RSAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54395RSAT 中文资料属性参数

  • 现有数量：250现货10,000Factory
  • 价格：1 : ￥27.98000剪切带（CT）250 : ￥19.53132卷带（TR）
  • 系列：D-CAP2?, Eco-Mode?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：2
  • 电压 - 输入（最小值）：4.5V
  • 电压 - 输入（最大值）：18V
  • 电压 - 输出（最小值/固定）：0.76V
  • 电压 - 输出（最大值）：7V
  • 电流 - 输出：3A
  • 频率 - 开关：700kHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商器件封装：16-QFN（4x4）

产品特性

  • D-CAP2 控制模式快速瞬态响应 环路补偿无需外部部件 与陶瓷输出电容器兼容
  • 快速瞬态响应
  • 环路补偿无需外部部件
  • 与陶瓷输出电容器兼容
  • 宽输入电压范围：4.5V 至 18V
  • 输出电压范围：0.76V 至 7.0V
  • 针对低占空比应用对高效集成 FET 进行了优化90mΩ（高侧）和 60mΩ（低侧）
  • 90mΩ（高侧）和 60mΩ（低侧）
  • 高初始基准精度
  • 在两个通道上都支持 3A 的恒定电流
  • 低侧 rDS（接通）低损耗电流感测
  • 可调软启动
  • 非吸入预偏置软启动
  • 700kHz 开关频率
  • 逐周期过流限制控制
  • 过流限制 (OCL) / 欠压闭锁 (UVLO) / 热关断 (TSD) 应用
  • 用于过载保护的断续定时器
  • 带有集成式升压 P 通道金属氧化物 (PMOS) 开关的自适应栅极驱动器
  • 由于热补偿 rDS（接通）的值为 4000ppm/℃ ，过流保护 (OCP) 恒定
  • 16 引脚散热薄型小外形尺寸封装 (HTSSOP)，16 引脚超薄型四方扁平无引线 (VQFN) 封装
  • 自动跳跃 Eco-mode　　为了在轻负载下实现高效率
  • 针对广泛应用的低功耗系统中的负载点调节 数字电视电源 网络互联家庭终端设备数字机顶盒 (STB)DVD 播放器/刻录机游戏控制台和其它设备
  • 数字电视电源
  • 网络互联家庭终端设备
  • 数字机顶盒 (STB)
  • DVD 播放器/刻录机
  • 游戏控制台和其它设备

产品概述

TPS54395 是一款双路、自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54395 可帮助系统设计人员通过成本有效性、低组件数量、和低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54395 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件即可提供极快的瞬态响应。 自适应接通时间控制支持较高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作模式之间的无缝转换。 Eco-mode™ 使 TPS54395 能够在较轻负载条件下保持高效率。 TPS54395 能够采用诸如高分子有机半导体固体电容器 (POSCAP) 或者高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 和超低 ESR 陶瓷电容器。 此器件在输入电压为 4.5V 至 18V 之间时提供便捷和有效的运行。TPS54395 采用 4.4mm x 5mm 16 引脚 TSSOP (PWP) 封装和 4mm x 4mm 16 引脚 VQFN (RSA) 封装，额定环境运行温度范围为 -40°C 至 85°C。
查看全部

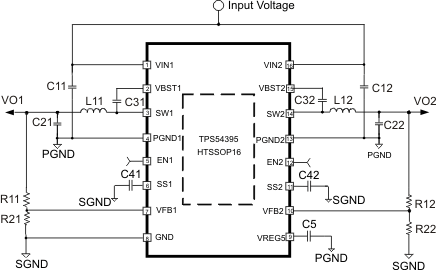

TPS54395RSAT 电路图

TPS54395RSAT 电路图

TPS54395RSAT 电路图
