TPS54341DPRT

稳压器 - DC-DC 开关稳压器

产品简介：具有软启动和 Eco-mode™ 的 4.5V 至 42V 输入、3.5A 直流/直流降压转换器

查看详情

TPS54341DPRT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54341DPRT 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥40.31000剪切带（CT）250 : ￥28.12040卷带（TR）
  • 系列：Eco-Mode?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压，分压轨
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：4.5V
  • 电压 - 输入（最大值）：42V
  • 电压 - 输出（最小值/固定）：0.8V
  • 电压 - 输出（最大值）：41V
  • 电流 - 输出：3.5A
  • 频率 - 开关：100kHz ~ 2.5MHz
  • 同步整流器：无
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：10-WDFN 裸露焊盘
  • 供应商器件封装：10-WSON（4x4）

产品特性

  • 轻负载条件下使用脉冲跳跃实现的高效率 Eco-mode
  • 87mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 152μA 静态运行电流和 2μA 关断电流
  • 100KHz 至 2.5MHz 可调节开关频率
  • 同步至外部时钟
  • 轻负载条件下使用集成型引导 (BOOT) 再充电场效应晶体管 (FET) 实现的低压降
  • 可调欠压闭锁 (UVLO) 电压和滞后
  • 欠压 (UV) 和过压 (OV) 电源正常输出
  • 可调软启动和定序
  • 0.8V 1% 内部电压基准
  • 带有散热垫的 10 引脚小外形尺寸无引线 (SON) 封装
  • -40°C 至 150°C TJ 运行范围
  • 由 WEBENCH 软件工具支持
  • 工业自动化和电机控制
  • 车辆附件：全球卫星定位 (GPS)（请参见 SLVA412），娱乐系统
  • USB 专用充电端口和电池充电器（请参见 SLVA464）
  • 12V 和 24V 工业、汽车和通信电源系统

产品概述

TPS54341 器件是一款 42V 3.5A 降压型稳压器，此稳压器具有一个集成型高侧 MOSFET。 按照 ISO 7637 标准，此器件能够耐受高达 45V 的抛负载脉冲。 电流模式控制提供了简单的外部补偿和灵活的组件选择。 一个低纹波脉冲跳跃模式将无负载输出电源电流减小至 152μA。 当使能引脚被拉至低电平时，关断电源电流被减少至 2μA。欠压闭锁在内部设定为 4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。 输出电压启动斜坡由软启动引脚控制，该引脚还可被配置用来控制定序/跟踪。 一个开漏电源正常信号表示输出处于标称电压值的 93% 至 106% 之内。 宽可调开关频率范围可针对效率或者外部组件尺寸进行优化。 逐周期电流限制、频率折返和热关断在过载条件下保护内部和外部组件。TPS54341 器件采用 10 引脚 4mm x 4mm SON 封装。
查看全部

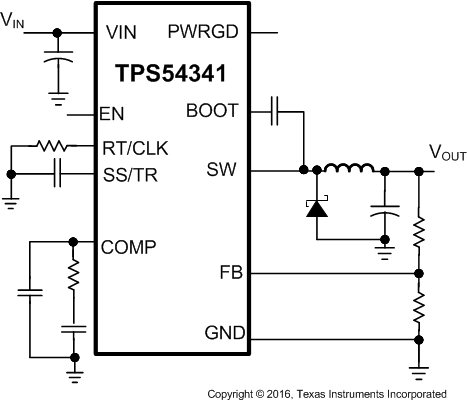

TPS54341DPRT 电路图

TPS54341DPRT 电路图

TPS54341DPRT 电路图
