TPS54061QDRBTQ1

稳压器 - DC-DC 开关稳压器

产品简介：汽车类、4.7V 至 60V、200mA 同步降压直流/直流转换器

查看详情

TPS54061QDRBTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54061QDRBTQ1 中文资料属性参数

  • 现有数量：13现货
  • 价格：1 : ￥25.36000剪切带（CT）250 : ￥17.67804卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：4.7V
  • 电压 - 输入（最大值）：60V
  • 电压 - 输出（最小值/固定）：0.8V
  • 电压 - 输出（最大值）：58V
  • 电流 - 输出：200mA
  • 频率 - 开关：50kHz ~ 1.1MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：8-VDFN 裸露焊盘
  • 供应商器件封装：8-SON（3x3）

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 集成型高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 针对轻负载效率的二极管仿真
  • 峰值电流模式控制
  • 90µA 运行静态电流
  • 1.4µA 关断电源电流
  • 50KHz 至 1.1MHz 可调节开关频率
  • 同步至外部时钟
  • 0.8V±1% 电压基准
  • 与陶瓷输出电容器或者低成本铝制电解电容器一起工作时保持稳定
  • 逐周期电流限制、过热、过压保护 (OVP) 和频率折返保护
  • 带散热垫的 3mm x 3mm 封装
  • -40°C 至 150°C 运行结温

产品概述

TPS54061-Q1 器件是一款 60V，200mA，同步降压 dc-dc 转换器，此转换器具有高侧和低侧 MOSFET。 电流模式控制提供简单的外部补偿和灵活的组件选择。 非开关电源电流为 90µA。 使能引脚的使用将关断电流减少至 1.4µA。为了增加轻负载效率，当电感器电流达到零值时，低侧 MOSFET 仿真一个二极管。内部欠压闭锁设置值为 4.5V，但是在使能引脚上使用 2 个电阻器能够增加此设置值。 内部缓启动时间控制输出电压启动斜升。 可调开关频率范围可实现效率和外部组件尺寸的优化。 频率折返和热关断功能负责在过载情况下保护器件。TPS54061-Q1 通过集成 MOSFET，引导再充电二极管，以及将集成电路 (IC) 封装尺寸大大减小为小型 3mm x 3mm 散热增强型超薄小外形尺寸无引线 (VSON) 封装来实现小型设计。
查看全部

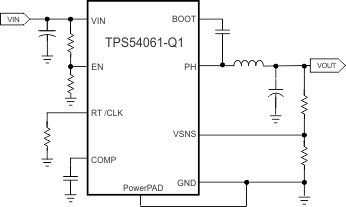

TPS54061QDRBTQ1 电路图

TPS54061QDRBTQ1 电路图

TPS54061QDRBTQ1 电路图
