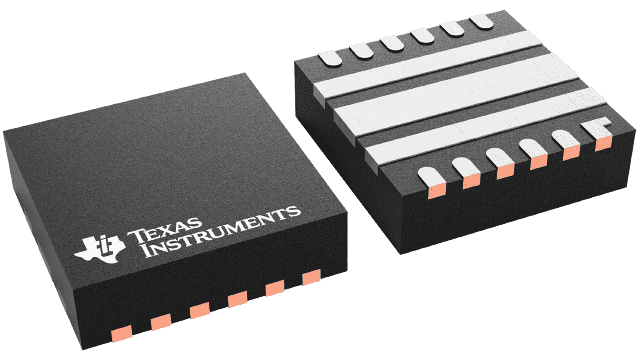

TPS54020RUWR

稳压器 - DC-DC 开关稳压器

产品简介：具有异相同步功能的 4.5V 至 17V、10A 同步 SWIFT™ 降压转换器

查看详情

TPS54020RUWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54020RUWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥57.80000剪切带（CT）3,000 : ￥36.40658卷带（TR）
  • 系列：SWIFT?, Eco-Mode?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：4.5V
  • 电压 - 输入（最大值）：17V
  • 电压 - 输出（最小值/固定）：0.6V
  • 电压 - 输出（最大值）：5V
  • 电流 - 输出：10A
  • 频率 - 开关：200kHz ~ 1.2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 150°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：15-VFQFN 裸露焊盘
  • 供应商器件封装：15-VQFN-HR（3.5x3.5）

产品特性

  • –40°C 至 +150°C 的工作结温范围
  • 集成 8mΩ 和 6mΩ MOSFET
  • 热增强型 3.5mm × 3.5mm HotRod™ 封装
  • 峰值电流模式控制
  • {21}Eco-mode{22} 脉冲跳跃，可实现更高的效率
  • 对两个 MOSFET 进行过流保护
  • 可选过流保护方案
  • 可选过流保护等级
  • 分离电源轨：PVIN 上的电压为 1.6V 至 17V
  • 0.6V 电压基准，精度为 ±1%
  • 200kHz 至 1.2MHz 开关频率
  • 与外部时钟同步
  • 启动至预偏置输出
  • 过热和过压保护
  • 可调软启动和电源排序
  • 针对欠压及过压提供电源良好输出监控器
  • SYNC_OUT 功能提供输出时钟信号的 180° 相移
  • 如欲获取 SWIFT™ 文档和 WEBENCH，请访问 http://www.ti.com/swift
  • 使用 TPS54020 并借助 WEBENCH Power Designer 创建定制设计

产品概述

TPS54020 是一款 10A、4.5V 到 17V 输入 SWIFT 转换器。该器件采用创新型 3.5mm × 3.5mm HotRod 封装，能够优化高密度降压设计。TPS54020 是一款功能全面的转换器。通过高侧和低侧 MOSFET 的创新集成和封装实现了高效率。TPS54020 可在较高的负载条件下保持持续电流模式 (CCM) 运行，并能够在跳过脉冲时切换到 Eco 模式以提升轻载效率。两个 MOSFET 上的电流限制提供器件和系统的保护。高侧 MOSFET 内的逐周期电流限制在过载情况下提供保护。低侧 MOSFET 零电流检测在轻负载运行时关闭低侧 MOSFET。共有三种限流阈值可供选择，能够适用于多种应用。也可选择一个断续或逐周期过流保护机制。当芯片温度超过热关断触发点时，热关断保护禁用开关，而在内置热滞后和关断断续时间后启用开关。
查看全部

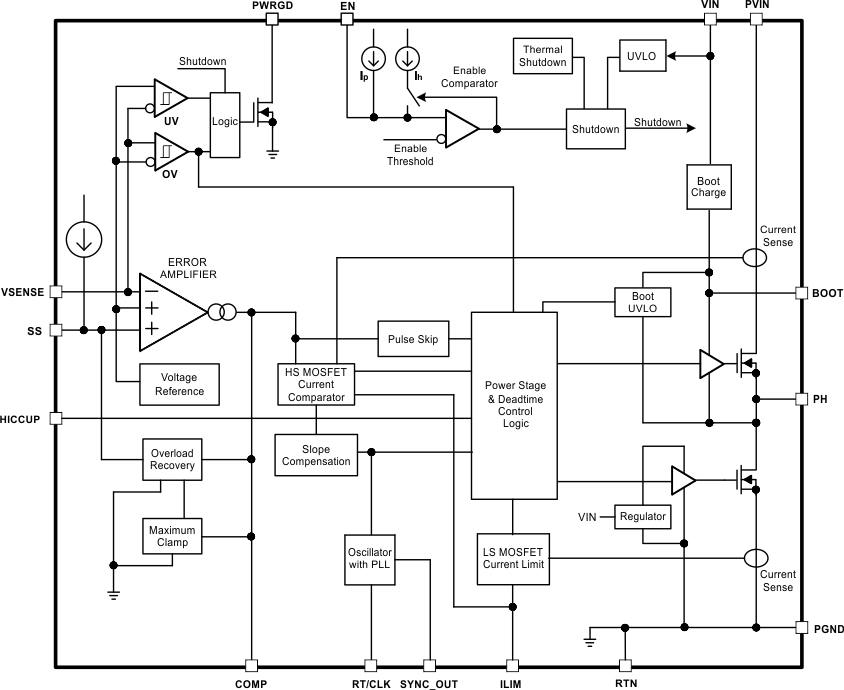

TPS54020RUWR 电路图

TPS54020RUWR 电路图

TPS54020RUWR 电路图
