TPS53624RHAR

DC-DC 开关控制器

更新日期：2024-04-01

TPS53624RHAR

DC-DC 开关控制器

产品简介：具有 8 位 VID 的两相 D-CAP 降压稳压器

查看详情

TPS53624RHAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS53624RHAR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,500 : ￥19.04399卷带（TR）
  • 系列：D-CAP+?, Eco-Mode?
  • 包装：卷带（TR）
  • 产品状态：在售
  • 输出类型：晶体管驱动器
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出数：2
  • 输出阶段：2
  • 电压 - 供电 (Vcc/Vdd)：3V ~ 28V
  • 频率 - 开关：200kHz，300kHz，400kHz，500kHz
  • 占空比（最大）：-
  • 同步整流器：是
  • 时钟同步：无
  • 串行接口：-
  • 控制特性：限流，使能，导通时间控制，相位控制，电源良好，转换控制
  • 工作温度：-10°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：40-VFQFN 裸露焊盘
  • 供应商器件封装：40-VQFN（6x6）

产品特性

  • 可选双相位或单相位
  • 最小外部部件数量
  • 8 位 DAC 支持广泛应用
  • 轻负载与重负载下已优化的效率
  • 已获专利的输出过冲减少 (OSR)减少了输出电容
  • 精确的、可调电压配置
  • 可选 200，300，400 和 500kHz 频率
  • 正在申请专利的 自动平衡相位均衡
  • 可选 8 级电流限制
  • 3V 至 28V 转换电压范围
  • 具有集成型升压二极管的快速金属氧化物半导体场效应晶体管 (MOSFET) 驱动器
  • 集成过压保护 (OVP)
  • 小型 6 x 6，40 引脚，四方扁平无引线封装 (QFN) PowerPAD 封装

产品概述

TPS53624 是一款具有集成栅极驱动器的双相位降压控制器。 PCNT 引脚在双相位或单相位模式中启用运行来根据负载要求优化效率。 先进的控制特性包括诸如 D-CAP+™ 架构和 OSR 等使用低输出电容提供快速瞬态响应的特性。 DAC 支持快速电压识别 (VID OTF) 来优化传送给处于运行状态的系统的输出电压以减少静态功耗。 TPS53624 的自动跳跃特性优化了单相位运行中的轻负载效率。 系统管理特性包括可调热监控输入和输出 (THRM，THAL)，输出电流监控 (IMON)，以及互补电源正常信号（PG和 PGD）。 提供了输出电压转换率和电压配置的可调节控制。 此外，TPS53624 包括 2 个高电流场效应晶体管 (FET) 栅极驱动器来以极高的速度和低开关损耗驱动高侧和低侧 N 通道 FET。 所有逻辑输入和输出引脚具有灵活的 LV 输入和输出阀值，此阀值能够在 1V 至 3.6V 的逻辑电压范围内启用接口。TPS53624 采用节省空间、耐热增强型、符合 RoHS 环保标准的 40 引脚 QFN 封装，额定运行稳定介于 -10°C 至 105°C 之间。
查看全部

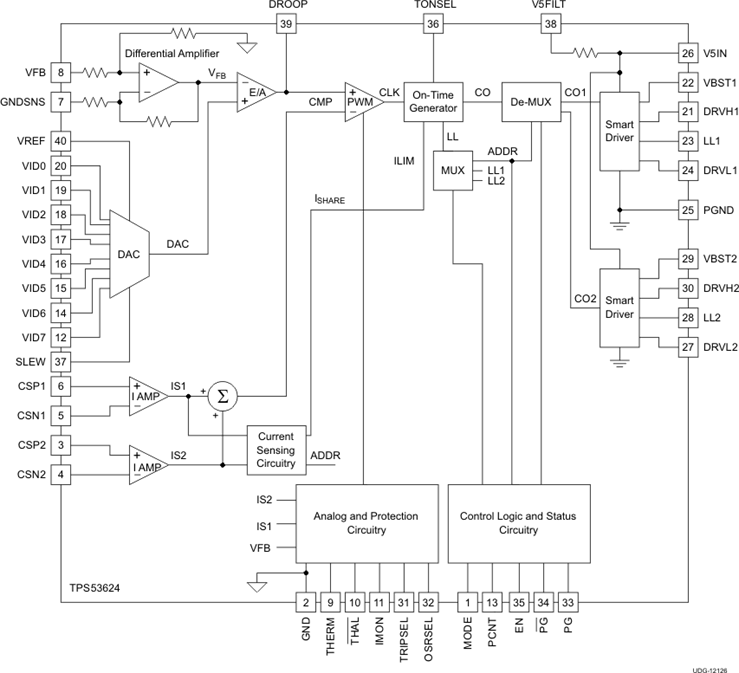

TPS53624RHAR 电路图

TPS53624RHAR 电路图

TPS53624RHAR 电路图
