TPS53515RVER

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：1.5V 至 18V、12A 同步 SWIFT? 降压转换器

查看详情

TPS53515RVER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS53515RVER 中文资料属性参数

  • 现有数量：3,611现货
  • 价格：1 : ￥48.73000剪切带（CT）3,000 : ￥26.83092卷带（TR）
  • 系列：SWIFT?, D-CAP3?, Eco-Mode?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：1.5V
  • 电压 - 输入（最大值）：18V
  • 电压 - 输出（最小值/固定）：0.6V
  • 电压 - 输出（最大值）：5.5V
  • 电流 - 输出：12A
  • 频率 - 开关：200kHz ~ 1MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：28-VFQFN 裸露焊盘
  • 供应商器件封装：28-VQFN-CLIP（4.5x3.5）

产品特性

  • 宽转换输入电压范围：1.5V 至 22V
  • 宽 VDD 输入电压：4.5V 至 25V
  • 输出电压范围：0.6V 至 5.5V
  • 带有 12A 持续输出电流的集成型功率金属氧化物半导体场效应晶体管 (MOSFET)
  • 支持所有陶瓷输出电容器
  • 基准电压 600mV（耐受幅度 ±0.5%）
  • 内置 5V 低压降稳压器 (LDO)
  • D-CAP3 100ns 负载阶跃响应模式
  • 自动跳跃 Eco-mode 用于轻负载有效性
  • 针对严格输出纹波和电压要求的连续传导模式 (FCCM)
  • 具有八个可选择频率设置的自适应接通时间控制架构
  • 热关断
  • 预充电启动功能
  • 内置输出放电
  • 开漏电源正常输出
  • 集成升压开关
  • 内置保护：过压、欠压、过流
  • 3.5mm × 4.5mm 28 引脚四方扁平无引线 (QFN) 封装
  • 服务器和云计算负载点 (POL)
  • I/O 电源
  • 打印机
  • 电信类

产品概述

TPS53515 是一款具有自适应接通时间 D-CAP3 模式控制的小尺寸、单通道降压转换器。 此器件为空间有限的电源系统提供易于使用且低外部组件数量。这个器件特有高性能集成 MOSFET，精准 0.5% 0.6V 基准和集成的升压开关。 竞争优势包括极低外部组件数量、快速负载瞬态响应、自动跳跃模式运行、内部软启动控制，并且无需补偿。转换输入电压范围介于 1.5V 至 22V 之间。 VDD 输入电压的范围介于 4.5V 至 25V 之间。输出电压范围为 0.6V 至 5.5V。TPS53515 采用 28 引脚 QFN 封装，额定温度范围介于 -40°C 至 +85°C 之间。
查看全部

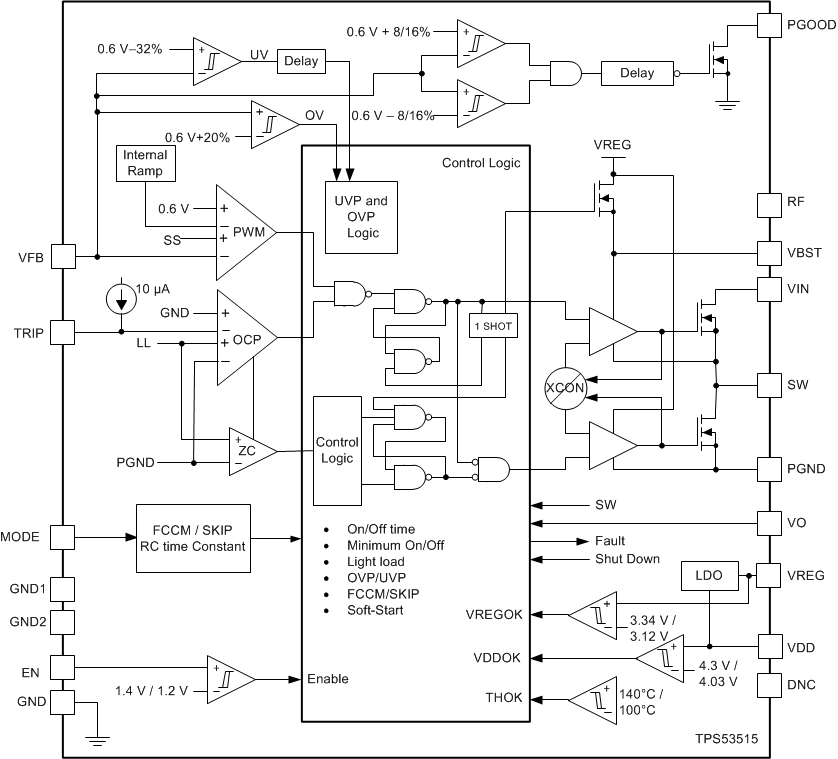

TPS53515RVER 电路图

TPS53515RVER 电路图

TPS53515RVER 电路图
