TPS51716RUKR

特殊用途稳压器

产品简介：完整的 DDR2/3/3L/4 存储器电源解决方案同步降压控制器、2A LDO

查看详情

TPS51716RUKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51716RUKR 中文资料属性参数

  • 现有数量：8,998现货9,000Factory
  • 价格：1 : ￥11.29000剪切带（CT）3,000 : ￥5.13961卷带（TR）
  • 系列：D-CAP2?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：控制器，DDR
  • 电压 - 输入：3V ~ 28V
  • 输出数：3
  • 电压 - 输出：0.7V ~ 1.8V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商器件封装：20-WQFN（3x3）

产品特性

  • 同步降压控制器 (VDDQ) 转换电压范围：3V 至 28V 输出电压范围：0.7V 至 1.8V0.8% VREF精度D-CAP2™针对陶瓷输出电容器的模式可选 500kHz/670kHz 开关频率自动跳频功能优化了轻负载和重负载时的效率 支持 S4/S5 状态中的软启动过流 (OCL) / 过压 (OVP) / 欠压 (UVP) / 欠压闭锁 (UVLO) 保护电源正常输出
  • 转换电压范围：3V 至 28V
  • 输出电压范围：0.7V 至 1.8V
  • 0.8% VREF精度
  • D-CAP2™针对陶瓷输出电容器的模式
  • 可选 500kHz/670kHz 开关频率
  • 自动跳频功能优化了轻负载和重负载时的效率
  • 支持 S4/S5 状态中的软启动
  • 过流 (OCL) / 过压 (OVP) / 欠压 (UVP) / 欠压闭锁 (UVLO) 保护
  • 电源正常输出
  • 2A LDO (VTT)、缓冲基准 (VTTREF) 2A（峰值）灌电流和拉电流 只需 10µF 陶瓷输出电容器经缓冲的，低噪声，10mA VTTREF 输出0.8% VTTREF，20mV VTT 精度在 S3 中支持高阻抗 (High-Z) 而在 S4/S5 中支持软关闭
  • 2A（峰值）灌电流和拉电流
  • 只需 10µF 陶瓷输出电容器
  • 经缓冲的，低噪声，10mA VTTREF 输出
  • 0.8% VTTREF，20mV VTT 精度
  • 在 S3 中支持高阻抗 (High-Z) 而在 S4/S5 中支持软关闭
  • 热关断
  • 20 引脚 3mm × 3mm WQFN 封装

产品概述

TPS51716 用最少总体成本和最小空间提供一个用于 DDR2、DDR3、DDR3L、LPDDR3 和 DDR4 内存系统的完整电源。它将同步降压稳压器控制器 (VDDQ) 与 2A 灌电流/拉电流跟踪 LDO (VTT) 和缓冲低噪声基准 (VTTREF) 相集成。TPS51716 采用融合了 500kHz 或 670kHz 工作频率的 D-CAP2 模式，此模式可在无需外部补偿电路的情况下支持陶瓷输出电容器。VTTREF 跟踪 VDDQ/2 的精度高达 0.8%。能够提供 2A 灌电流/拉电流峰值电流功能的 VTT ，而且只需 10µF 的陶瓷电容。此外，该器件还 具有 专用 LDO 电源输入。TPS51716 提供丰富、实用的功能以及出色的电源性能。它支持灵活功率级控制，将 VTT 置于 S3 中的高阻抗状态并在 S4/S5 状态中将 VDDQ，VTT 和 VTTREF 放电（软关闭）。它包括具有低侧 MOSFET RDS（接通）感测的可编程 OCL，OVP/UVP/UVLO 和热关断保护。TI 的 TPS51716 采用 20 引脚 3mm × 3mm WQFN 封装，且其额定环境温度范围介于 -40°C 至 85°C 之间。
查看全部

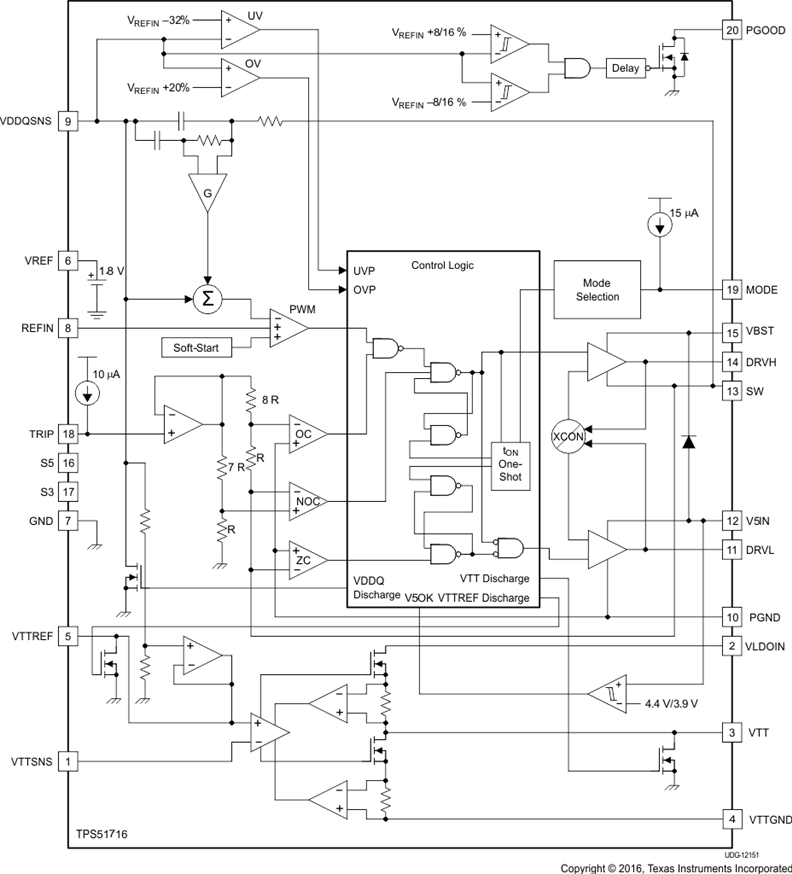

TPS51716RUKR 电路图

TPS51716RUKR 电路图

TPS51716RUKR 电路图
