TPS51624RSMT

Texas Instruments 特殊用途稳压器

更新日期：2024-04-01 00:04:00

TPS51624RSMT

Texas Instruments 特殊用途稳压器

产品简介：适用于 Intel VR12.6 CPU 的 4.5V 至 28V、单相/两相降压无驱动控制器

查看详情

TPS51624RSMT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51624RSMT 中文资料属性参数

  • 现有数量：747现货10,000Factory
  • 价格：1 : ￥40.39000剪切带（CT）250 : ￥28.17924卷带（TR）
  • 系列：D-CAP+?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：控制器，Intel VR12.6
  • 电压 - 输入：4.5V ~ 28V
  • 输出数：1
  • 电压 - 输出：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商器件封装：32-VQFN（4x4）

产品特性

  • Intel VR12.6 PWM 规格符合串行 VID (SVID) 标准
  • 单相或两相运行
  • 完整的 VR12.6 移动功能集，包括数字电流监控器、PS3 和 PS4 运行
  • 输出电压范围为 0.50V 至 2.30V 的 8 位 DAC
  • 优化了轻负载和重负载条件下的效率
  • 8 级独立的过冲衰减 (OSR) 和下冲衰减 (USR)
  • 无驱动器配置，有助于实现高效的高频开关
  • 支持分立式、电源块、功率级或 DrMOS MOSFET 实施
  • 精确可调电压定位
  • 300kHz 至 1.5MHz 的频率选择
  • 获得专利的 AutoBalance 相位平衡
  • 可选 8 级电流限制
  • 4.5V 至 28V 转换电压范围
  • 小型 4 × 4 32 引脚 QFN PowerPAD™ 集成电路封装

产品概述

TPS51624 是一款无驱动器、完全符合 SVID 标准的 VR12.6 降压控制器。高级控制特性（例如 D-CAP+ 架构）借助重叠脉冲支持下冲衰减 (USR) 和过冲衰减 (OSR)，可提供快速瞬态响应、最低输出电容和高效率。TPS51624 还支持在 CCM 或 DCM 运行情况下进行单相运行，从而提高轻负载情况下的效率。TPS51624 集成了完整的 VR12.6 I/O 功能，包括 VR_READY (PGOOD)、ALERT 和 VR_HOT。SVID 接口地址允许在 0 到 7 的时间范围内进行编程。在 PS4 中，控制器的静态功耗通常为 0.25mW。VCPU 压摆率和电压定位的可调节控制完善了 VR12.6 功能。与新的 TPS51604 FET 栅极驱动器配合使用时，该解决方案可提供超高速度和低开关损耗。TPS51624 与选定的 TI Power Stage™ 产品以及 DrMOS 产品一起使用，可实现出色效率。TPS51624 器件采用节省空间的热增强型 32 引脚 QFN 封装，可在 –40°C 到 105°C 温度下运行。
查看全部

TPS51624RSMT 数据手册

数据手册 说明 数量 操作
TPS51624RSMT

D-CAP+? Controller, Intel VR12.6 Voltage Regulator IC 1 Output 32-VQFN (4x4)

 7页,674K 查看

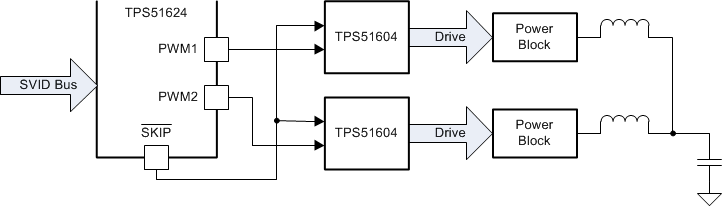

TPS51624RSMT 电路图

TPS51624RSMT 电路图

TPS51624RSMT 电路图
