产品简介：适用于 VR12.1 VCPU 的两相 D-CAP+? 降压控制器
查看详情TPS51623RSMT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-32
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPS51623RSMT 中文资料属性参数
- 现有数量：0现货10,000Factory查看交期
- 价格：1 : ￥29.34000剪切带（CT）250 : ￥20.50184卷带（TR）
- 系列：D-CAP?
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 应用：控制器，Intel VR12.1
- 电压 - 输入：4.5V ~ 28V
- 输出数：1
- 电压 - 输出：0.5V ~ 1.5V
- 工作温度：-40°C ~ 105°C
- 安装类型：表面贴装型
- 封装/外壳：32-VFQFN 裸露焊盘
- 供应商器件封装：32-VQFN（4x4）
产品特性
- 符合 VR12.1 串行 VID (SVID) 标准
- 单相或两相运行
- 仅支持零负载线路应用
- 8 位 DAC 输出范围：0.25 V 至 1.52 V
- 优化了轻负载和重负载条件下的效率
- 8 级独立的过冲衰减 (OSR) 和下冲衰减 (USR)
- 无驱动器配置，有助于实现高效的高频开关
- 支持分立式、电源块、功率级或 DrMOS MOSFET 实施
- 精确可调电压定位
- 300kHz 至 1MHz 的频率选择
- 获得专利的 AutoBalance 相位平衡
- 可选 8 级电流限制
- 4.5V 至 28V 转换电压范围
- 小型 4mm × 4mm 32 引脚 VQFN PowerPAD™ 集成电路封装
产品概述
TPS51623 器件是一款无驱动器、完全符合 SVID 标准的 VR12.1 降压控制器。高级控制特性（例如 D-CAP+ 架构）借助重叠脉冲支持下冲衰减 (USR) 和过冲衰减 (OSR)，可提供快速瞬态响应、最低输出电容和高效率。TPS51623 器件还支持在 CCM 或 DCM 运行情况下进行单相运行，从而提高轻负载情况下的效率。TPS51623 器件集成了完整的 VR12.1 I/O 功能，包括 VR_READY (PGOOD)、ALERT 和 VR_HOT。SVID 接口地址允许在 0 到 7 的时间范围内进行编程。当器件在 PS4 模式下运行时，控制器的静态功耗通常为 0.25mW。VOUT 压摆率和电压定位的可调节控制完善了 VR12.1 功能。与 TPS51604 FET 栅极驱动器配合使用时，该解决方案可提供超高速度和低开关损耗。TPS51623 器件与选定的 TI 功率级产品以及 DrMOS 产品一起使用，可实现出色效率。TPS51623 器件以 1V 的默认启动电压运行。通过在设计中添加一个外部电阻分压器，应用可以覆盖默认启动电压。TPS51623 器件采用节省空间的热增强型 32 引脚 VQFN 封装，可在 –40°C 到 105°C 温度下运行。

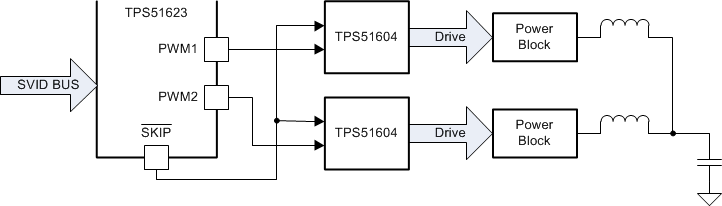

TPS51623RSMT 电路图
TPS51623RSMT 电路图
