产品简介:适用于同步降压高频 CPU 的汽车类 4A、28V 半桥栅极驱动器

查看详情

TPS51604QDSGTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51604QDSGTQ1 中文资料属性参数

  • 现有数量:5现货3,250Factory
  • 价格:1 : ¥47.30000剪切带(CT)250 : ¥33.04744卷带(TR)
  • 系列:Automotive, AEC-Q100
  • 包装:卷带(TR)剪切带(CT)Digi-Reel? 得捷定制卷带
  • 产品状态:在售
  • Digi-Key Programmable:Not Verified
  • 驱动配置:半桥
  • 通道类型:同步
  • 驱动器数:2
  • 栅极类型:N 沟道 MOSFET
  • 电压 - 供电:4.5V ~ 5.5V
  • 逻辑电压?- VIL,VIH:0.6V,2.65V
  • 电流 - 峰值输出(灌入,拉出):-
  • 输入类型:非反相
  • 高压侧电压 - 最大值(自举):35 V
  • 上升/下降时间(典型值):30ns,8ns
  • 工作温度:-40°C ~ 125°C(TJ)
  • 安装类型:表面贴装型
  • 封装/外壳:8-WFDFN 裸露焊盘
  • 供应商器件封装:8-WSON(2x2)

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果:器件温度等级 1:-40°C 至 125°C 器件人体模型静电放电 (ESD) 分类等级 H2 器件的充电器件模型 ESD 分类等级 C3B
  • 器件温度等级 1:-40°C 至 125°C
  • 器件人体模型静电放电 (ESD) 分类等级 H2
  • 器件的充电器件模型 ESD 分类等级 C3B
  • 针对已优化连续传导模式 (CCM) 的精简死区时间驱动电路
  • 针对已优化断续传导模式 (DCM) 效率的自动零交叉检测
  • 针对已优化轻负载效率的多个低功耗模式
  • 为了实现高效运行的经优化信号路径延迟
  • 针对超级本 (Ultrabook) FET 的集成 BST 开关驱动强度
  • 针对 5V FET 驱动而进行了优化
  • 转换输入电压范围 (VIN):4.5V 至 28V
  • 2mm x 2mm 8 引脚晶圆级小外形无引线 (WSON) Power-Pad 封装
  • 汽车后座娱乐 (RSE) 平板电脑采用高频 CPU,配合以下电源输入使用: 适配器电池NVDC5V 至 12V 电源轨
  • 适配器
  • 电池
  • NVDC
  • 5V 至 12V 电源轨

产品概述

TPS51604-Q1 驱动器针对高频 CPU VCORE 应用进行了优化。 具有精简死区时间驱动和自动零交叉等高级特性,可用于在整个负载范围内优化效率。 SKIP 引脚提供立即 CCM 操作以支持输出电压的受控管理。 此外,TPS51604-Q1 还支持两种低功耗模式。 借助于三态 PWM 输入,静态电流可减少至 130µA,并支持立即响应。 当 SKIP 保持在三态时,电流可减少至 8µA(恢复切换通常需要 20µs)。 此驱动器与适当的德州仪器 (TI) 控制器配对使用,能够成为出色的高性能电源系统。 TPS51604-Q1 器件采用节省空间的耐热增强型 8 引脚 2mm x 2mm WSON 封装,工作温度范围为 -40°C 至 125°C。

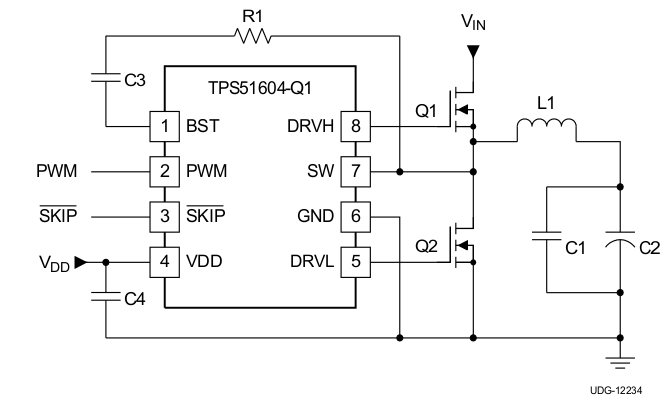

TPS51604QDSGTQ1 电路图

TPS51604QDSGTQ1 电路图

TPS51604QDSGTQ1 电路图
