更新日期：2024-04-01
产品简介：具有 3.2ms 软启动的 5V 至 24V 双通道同步降压控制器
查看详情TPS51285ARUKT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WQFN-20
2022+ -
6
-
上海市
-
-
-
原装可开发票
TPS51285ARUKT 中文资料属性参数
- 现有数量：9,787现货10,000Factory
- 价格：1 : ￥15.82000剪切带（CT）250 : ￥10.70056卷带（TR）
- 系列：D-CAP?
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 拓扑：降压同步（2），线性（LDO）（2）
- 输出数：4
- 频率 - 开关：400kHz，475kHz
- 电压/电流 - 输出 1：控制器
- 电压/电流 - 输出 2：控制器
- 电压/电流 - 输出 3：3.3V，100mA
- 带 LED 驱动器：无
- 带监控器：无
- 带定序器：无
- 电压 - 供电：5V ~ 24V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装型
- 封装/外壳：20-WFQFN 裸露焊盘
- 供应商器件封装：20-WQFN（3x3）
产品特性
- 输入电压范围：5V 至 24V
- 输出电压：5V 和 3.3V（可调范围 ±10%）
- 内置，100mA，5V 和 3.3V LDO
- 用于电荷泵的时钟输出
- ±1% 基准精度
- 自适应接通时间 D-CAP 模式控制架构，此架构的频率为 400kHz（通道 1）和 475kHz（通道 2）
- 自动跳跃和 ULQ 模式，这些模式用于在系统待机模式中实现较长的电池使用寿命
- 内部 0.8ms 电压伺服器软启动
- 低侧 RDS（导通）电流感应机制
- 内置输出放电功能
- 用于开关的独立使能输入
- 专用 OC 设置端子
- 电源正常指示器
- 过压 (OVP)，欠压 (UVP) 和过流 (OCP) 保护
- 非锁存欠压闭锁 (UVLO) 和过热 (OTP) 保护
- 20 引脚，3mm x 3mm，四方扁平无引线 (QFN)(RUK) 封装
产品概述
TPS51285A 和 TPS51285B 是具有 5V 和 3.3V LDO 的成本有效双通道同步降压控制器，此控制器针对笔记本电脑系统电源解决方案。 此器件通过使用自动跳跃和 ULQ™ 模式来实现低功耗，这有利于延长系统待机模式下的电池使用寿命。 提供了 256kHz VCLK 输出以驱动一个外部电荷泵，从而在主转换器中以最低功耗为负载开关生成栅极驱动电压。 此器件采用自适应接通时间 D-CAP™ 模式控制，从而在无需外部补偿网络的情况下实现快速负载瞬态响应。 TPS51285A/B 运行电源输入电压范围介于 5V 至 24V 之间并且支持 5V 和 3.3V 的输出电压。TPS51285A 和 TPS51285B 采用 20 引脚，3mm x 3mm，QFN 封装，额定运行温度 -40°C 至 85°C。

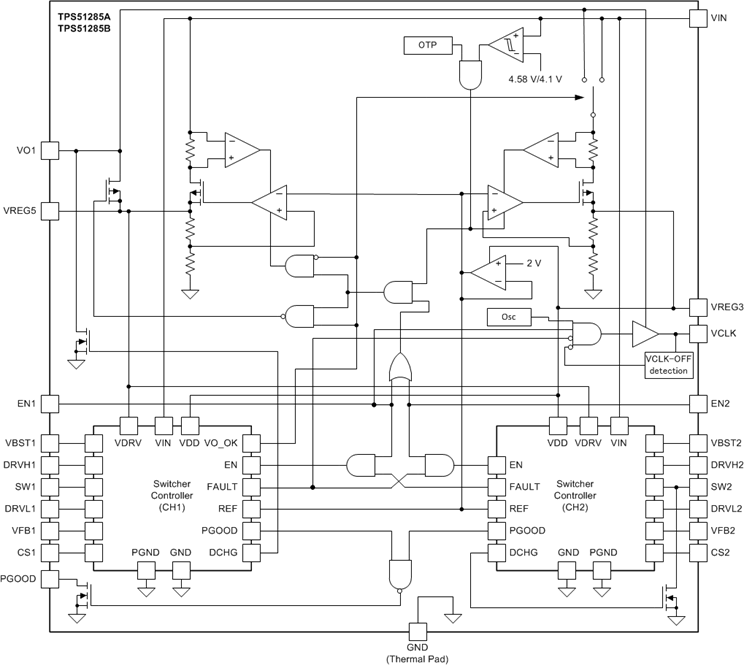

TPS51285ARUKT 电路图
TPS51285ARUKT 电路图
