TPS51275B-1RUKT

Texas Instruments 稳压器 - 线性 + 开关

更新日期：2024-04-01 00:04:00

TPS51275B-1RUKT

Texas Instruments 稳压器 - 线性 + 开关

产品简介：具有 Out-of-Audio? 模式和 3.2ms 软启动的 5.5V 至 24V 双路同步降压控制器

查看详情

TPS51275B-1RUKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51275B-1RUKT 中文资料属性参数

  • 现有数量：991现货10,000Factory
  • 价格：1 : ￥9.54000剪切带（CT）250 : ￥6.22160卷带（TR）
  • 系列：D-CAP?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 拓扑：降压同步（2），线性（LDO）（2）
  • 输出数：4
  • 频率 - 开关：300kHz，355kHz
  • 电压/电流 - 输出 1：控制器
  • 电压/电流 - 输出 2：控制器
  • 电压/电流 - 输出 3：3V，100mA
  • 带 LED 驱动器：无
  • 带监控器：无
  • 带定序器：无
  • 电压 - 供电：5.5V ~ 24V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商器件封装：20-WQFN（3x3）

产品特性

  • 输入电压范围：5V 至 24V
  • 输出电压：5V 和 3.3V（可调范围 ±10%）
  • 内置 100mA、5V 和 3.3V 低压降稳压器 (LDO)
  • 用于电荷泵的时钟输出
  • ±1% 基准精度
  • 自适应接通时间 D-CAP 模式控制架构，此架构支持 300kHz 和 355kHz 频率设置
  • Out-of-Audio™ (OOA) 轻负载操作
  • 内部 3.2ms 电压伺服器软启动
  • 低侧 RDS(on)电流感测机制
  • 内置输出放电功能
  • 用于开关的独立使能输入
  • 专用 OC 设置引脚
  • 电源正常指示器
  • 过压保护 (OVP)、欠压保护 (UVP) 和过流保护 (OCP)
  • 非锁存欠压闭锁 (UVLO) 和过热 (OTP) 保护
  • 20 引脚 3mm × 3mm 超薄型四方扁平无引线 (WQFN) (RUK) 封装
  • 笔记本电脑
  • 平板电脑
  • 台式机

产品概述

TPS51275B-1 器件是一款面向笔记本系统电源解决方案的经济实用型双路同步降压控制器。 该器件具有 5V 和 3.3V 低压降稳压器，只需要很少的外部元件。 该器件可使用 260kHz VCLK 输出来驱动外部电荷泵，从而为负载开关生成栅极驱动电压，并且不会降低主转换器的效率。 TPS51275B-1 兼具高效率和快速瞬态响应优势，同时可提供组合式电源正常信号。 自适应导通时间 D-CAP 控制方案可确保器件的运行方便而高效。 器件的电源输入电压范围为 5V 至 24V，并且支持 5V 和 3.3V 两种输出电压。TPS51275B-1 器件采用 20 引脚 3mm × 3mm WQFN 封装，额定温度范围为 –40°C 至 85°C。
查看全部

TPS51275B-1RUKT 数据手册

数据手册 说明 数量 操作
TPS51275B-1RUKT

Linear And Switching Voltage Regulator IC 4 Output Step-Down (Buck) Synchronous (2), Linear (LDO) (2) 300kHz, 355kHz 20-WFQFN Exposed Pad

 31页,1.21M 查看

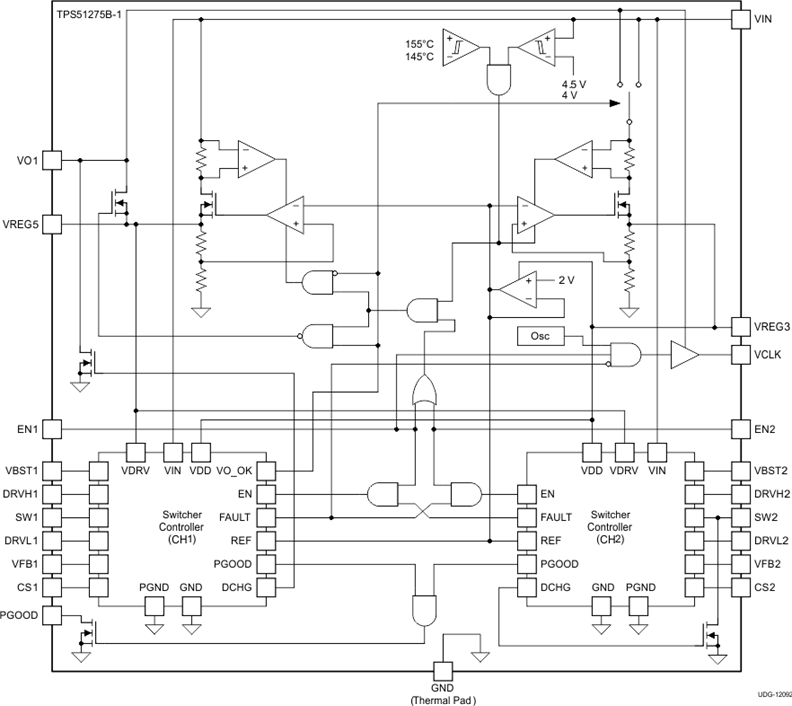

TPS51275B-1RUKT 电路图

TPS51275B-1RUKT 电路图

TPS51275B-1RUKT 电路图
