TPS51216MRUKREP

Texas Instruments 特殊用途稳压器

更新日期：2024-04-01 00:04:00

TPS51216MRUKREP

Texas Instruments 特殊用途稳压器

产品简介：增强型产品完整 DDR2、DDR3 和 DDR3L 存储器电源解决方案同步降压控制器

查看详情

TPS51216MRUKREP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51216MRUKREP 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥30.61000剪切带（CT）3,000 : ￥17.31489卷带（TR）
  • 系列：D-CAP?
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：控制器，DDR
  • 电压 - 输入：4.5V ~ 5.5V
  • 输出数：2
  • 电压 - 输出：0.7V ~ 1.8V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商器件封装：20-WQFN（3x3）

产品特性

  • 同步降压控制器 (VDDQ) 转换电压范围：3 至 28 V 输出电压范围：0.7 至 1.8 V 0.8% VREF 精度 D-CAP™ 模式，可实现快速瞬态响应 可选 300kHz/400kHz 开关频率 自动跳过功能优化了轻负载和重负载时的效率 支持 S4/S5 状态下的软关闭 OCL/OVP/UVP/UVLO 保护 电源正常输出
  • 转换电压范围：3 至 28 V
  • 输出电压范围：0.7 至 1.8 V
  • 0.8% VREF 精度
  • D-CAP™ 模式，可实现快速瞬态响应
  • 可选 300kHz/400kHz 开关频率
  • 自动跳过功能优化了轻负载和重负载时的效率
  • 支持 S4/S5 状态下的软关闭
  • OCL/OVP/UVP/UVLO 保护
  • 电源正常输出
  • 2A LDO (VTT)、缓冲基准 (VTTREF) 2A（峰值）灌电流和拉电流 只需 10µF 陶瓷输出电容 经缓冲的低噪声 10mA VTTREF 输出 0.8% VTTREF，20mV VTT 精度 在 S3 下支持高阻抗，在 S4/S5 下支持软关闭
  • 2A（峰值）灌电流和拉电流
  • 只需 10µF 陶瓷输出电容
  • 经缓冲的低噪声 10mA VTTREF 输出
  • 0.8% VTTREF，20mV VTT 精度
  • 在 S3 下支持高阻抗，在 S4/S5 下支持软关闭
  • 热关断
  • 20 引脚 3mm × 3mm WQFN 封装
  • 支持国防、航天和医疗应用 受控基线 一个组装/测试基地 一个制造基地 支持军用（-55°C 至 125°C）温度范围，(1) 延长了产品生命周期 延长了产品变更通知 产品可追溯性
  • 受控基线
  • 一个组装/测试基地
  • 一个制造基地
  • 支持军用（-55°C 至 125°C）温度范围，(1)
  • 延长了产品生命周期
  • 延长了产品变更通知
  • 产品可追溯性

产品概述

TPS51216-EP 以最少总成本和最小空间为 DDR2、DDR3 和 DDR3L 存储器系统提供完整的电源。它将同步降压稳压器控制器 (VDDQ) 与 2A 灌电流/拉电流跟踪 LDO (VTT) 和缓冲低噪声基准 (VTTREF) 相集成。TPS51216-EP 采用 D-CAP™ 模式与 300kHz/400kHz 频率相结合，以实现易用性和快速瞬态响应。VTTREF 跟踪 VDDQ/2 的精度优于 0.8%。能够提供 2A 灌电流/拉电流峰值电流功能的 VTT 只需 10µF 的陶瓷电容器。此外，还提供专用的 LDO 电源输入。TPS51216-EP 提供丰富、实用的功能以及出色的电源性能。它支持灵活功率级控制，将 VTT 置于高阻抗状态（处于 S3）并在 S4/S5 状态下对 VDDQ、VTT 和 VTTREF 进行放电（软关闭）。
查看全部

TPS51216MRUKREP 数据手册

数据手册 说明 数量 操作
TPS51216MRUKREP

D-CAP? Controller, DDR Voltage Regulator IC 2 Output 20-WQFN (3x3)

 34页,1.44M 查看

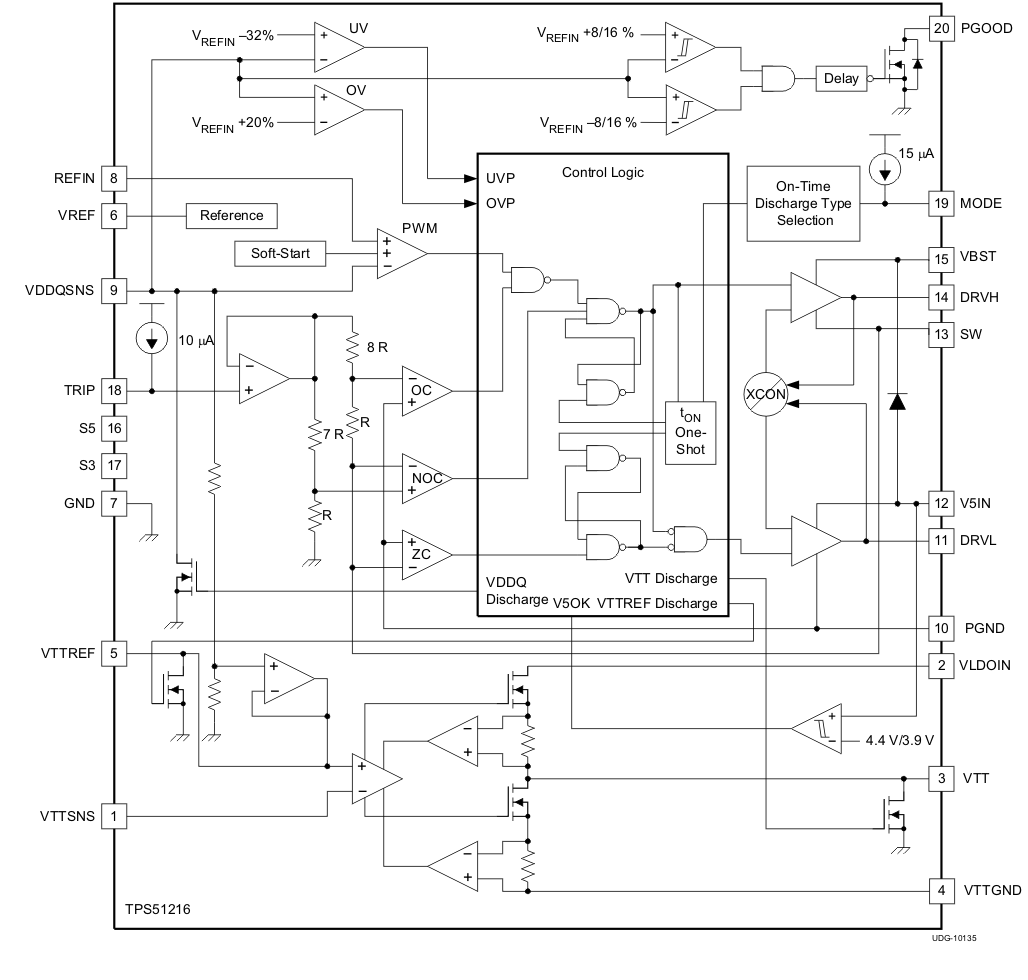

TPS51216MRUKREP 电路图

TPS51216MRUKREP 电路图

TPS51216MRUKREP 电路图
