TPS51200MDRCTEP

Texas Instruments 特殊用途稳压器

产品简介：灌电流/拉电流 DDR 终端稳压器

查看详情

TPS51200MDRCTEP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51200MDRCTEP 中文资料属性参数

  • 现有数量：2,561现货10,000Factory
  • 价格：1 : ￥85.14000剪切带（CT）250 : ￥62.84396卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 应用：转换器，DDR
  • 电压 - 输入：2.38V ~ 3.5V
  • 输出数：1
  • 电压 - 输出：-
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（3x3）

产品特性

  • 输入电压：支持 2.5V 和 3.3V 电源轨
  • VLDOIN 电压范围：1.1V 至 3.5V
  • 具有压降补偿功能的灌电流和拉电流终端稳压器
  • 所需最小输出电容为 20μF（通常为 3 × 10μF MLCC），用于存储器终端 应用 (DDR)
  • 用于监视输出稳压的 PGOOD
  • EN 输入
  • REFIN 输入允许直接或通过电阻分压器灵活进行输入跟踪
  • 远程感测 (VOSNS)
  • ±10mA 缓冲基准 (REFOUT)
  • 内置软启动，欠压锁定 (UVLO) 和过流限制 (OCL)
  • 热关断
  • 符合 DDR 和 DDR2 JEDEC 规范
  • 支持 DDR3、低功耗 DDR3 和 DDR4 VTT 应用
  • 带有散热焊盘的 10 引脚超薄小外形尺寸无引线 (VSON) 封装
  • 支持国防、航天和医疗 应用 受控基线 一个组装和测试场所 一个制造场所 支持军用温度范围（-55°C 至 125°C） 延长的产品使用寿命周期 延长的产品变更通知 产品可追溯性
  • 受控基线
  • 一个组装和测试场所
  • 一个制造场所
  • 支持军用温度范围（-55°C 至 125°C）
  • 延长的产品使用寿命周期
  • 延长的产品变更通知
  • 产品可追溯性
  • 用于 DDR、DDR2、DDR3、低功耗 DDR3 和 DDR4 的存储器终端稳压器
  • 笔记本、台式机和服务器
  • 电信和数据通信
  • 基站
  • 液晶 (LCD) 电视和等离子 (PDP) 电视
  • 复印机和打印机
  • 机顶盒

产品概述

TPS51200-EP 器件是一款灌电流和拉电流双倍数据速率 (DDR) 终端稳压器，专用于空间问题是重要考量因素的低输入电压、低成本、低噪声系统。TPS51200-EP 能够保持快速瞬态响应，最低仅需 20μF 输出电容。TPS51200-EP 支持远程感测功能并且可满足 DDR、DDR2、DDR3、低功耗 DDR3 和 DDR4 VTT 总线的所有电源要求。此外，TPS51200-EP 还提供一个开漏 PGOOD 信号监测输出稳压，提供一个 EN 信号在 S3（挂起至 RA4M）期间针对 DDR 进行 VTT 放电。TPS51200-EP 采用带散热焊盘的高效散热型 10 引脚超薄小外形尺寸无引线 (VSON) 封装，无铅且绿色环保。其额定工作温度范围为 -55°C 至 +125°C。
查看全部

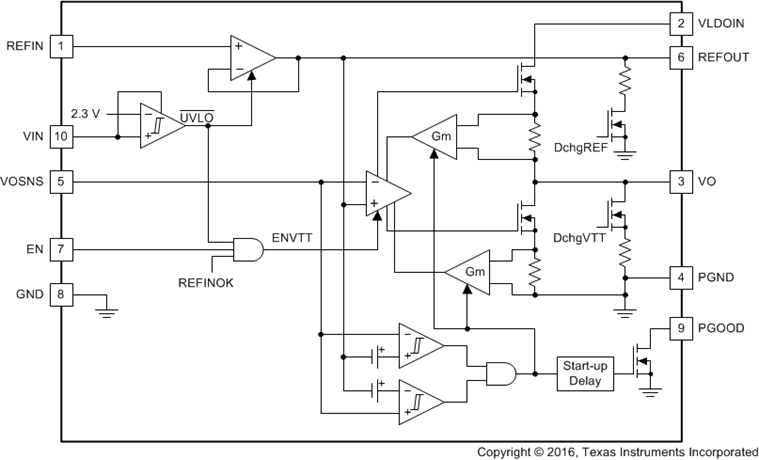

TPS51200MDRCTEP 电路图

TPS51200MDRCTEP 电路图

TPS51200MDRCTEP 电路图
