TPS3850H33DRCT

Texas Instruments 监控器

更新日期：2024-04-01 00:04:00

TPS3850H33DRCT

Texas Instruments 监控器

产品简介：用于进行 OV 和 UV 监控的精密窗口监控器，具有窗口看门狗计时器和可编程延迟

查看详情

TPS3850H33DRCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS3850H33DRCT 中文资料属性参数

  • 现有数量：2,915现货10,000Factory
  • 价格：1 : ￥20.27000剪切带（CT）250 : ￥13.72152卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：简单复位/加电复位
  • 受监控电压数：1
  • 电压 - 阈值：3.3V
  • 输出：开路漏极或开路集电极
  • 复位：低有效
  • 复位超时：可调节/可选择
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（3x3）

产品特性

  • 输入电压范围：VDD = 1.6V 至 6.5V
  • 0.8% 电压阈值精度
  • 低电源电流：IDD = 10µA（典型值）
  • 用户可编程看门狗超时
  • 用户可编程复位延迟
  • 出厂编程的精密看门狗和复位计时器
  • 开漏输出
  • 精密过压和欠压监测： 支持 0.9V 到 5.0V 常见电压轨 提供 ±4% 和 ±7% 故障窗口 0.5% 迟滞
  • 支持 0.9V 到 5.0V 常见电压轨
  • 提供 ±4% 和 ±7% 故障窗口
  • 0.5% 迟滞
  • 看门狗禁用功能
  • 采用小型 3mm × 3mm 10 引脚 VSON 封装
  • 结工作温度范围： –40°C 至 +125°C

产品概述

TPS3850 将精密监控器与一个可编程窗口看门狗定时器相结合。TPS3850 窗口比较器在 SENSE 引脚上可针对过压 (VIT+(OV)) 和欠压 (VIT–(UV)) 阈值实现 0.8% 的精度（–40°C 至 +125°C）。此外，TPS3850 针对两阈值施加精确迟滞，使得该器件非常适用于容差要求严格的系统。该监控器的 RESET 延迟可通过经出厂编程的默认延迟设置进行设定，也可以通过外部电容以编程方式设定。出厂编程的 RESET 延迟具备 9.5% 精度、高精密延迟时间。TPS3850 具备适用于多种应用的可编程窗口看门狗计时器。专用看门狗输出 (WDO) 有助于提高分辨率，从而帮助确定出现故障情况的根本原因。窗口看门狗超时可通过经出厂编程的默认延迟设置进行设定，也可以通过外部电容以编程方式设定。可通过逻辑引脚禁用看门狗，避免在开发过程中出现意外的看门狗超时。TPS3850 采用小型 3.00mm × 3.00mm 10 引脚 VSON 封装。
查看全部

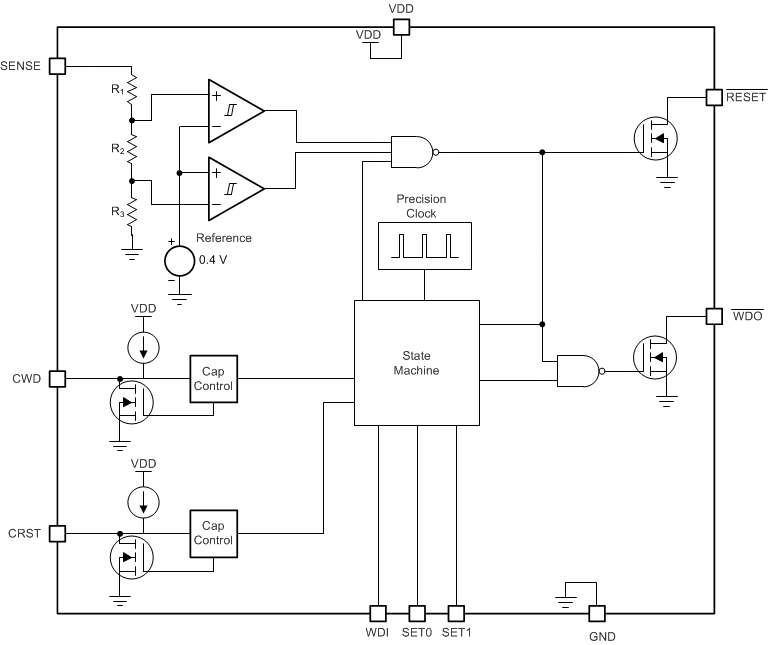

TPS3850H33DRCT 电路图

TPS3850H33DRCT 电路图

TPS3850H33DRCT 电路图
