TPS3840PL25DBVRQ1

Texas Instruments 监控器

更新日期：2024-04-01

TPS3840PL25DBVRQ1

Texas Instruments 监控器

产品简介：具有手动复位和可编程复位延时时间的汽车类高输入电压监控器

查看详情

TPS3840PL25DBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS3840PL25DBVRQ1 中文资料属性参数

  • 现有数量：5,557现货
  • 价格：1 : ￥8.59000剪切带（CT）3,000 : ￥3.89763卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：简单复位/加电复位
  • 受监控电压数：1
  • 电压 - 阈值：2.5V
  • 输出：推挽式/图腾柱
  • 复位：低有效
  • 复位超时：标准为 619ms
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 符合汽车类 应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 +125°C 的环境工作温度范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C7B
  • 器件温度等级 1：–40°C 至 +125°C 的环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C7B
  • 宽工作电压范围：1.5V 至 10V 利用外部电阻器来扩展输入电压范围
  • 利用外部电阻器来扩展输入电压范围
  • 毫微电源电流：350nA（典型值）、700nA（最大值）
  • 固定阈值电压 (VIT-) 阈值范围为 1.6V 至 4.9V（阶跃为 0.1V）高精度：1%（典型值）、1.5%（最大值）内置的迟滞 (VIT+) 1.6V < VIT- ≤ 3.0V = 100mV（典型值） 3.1V ≤ VIT- < 4.9V = 200mV（典型值）
  • 阈值范围为 1.6V 至 4.9V（阶跃为 0.1V）
  • 高精度：1%（典型值）、1.5%（最大值）
  • 内置的迟滞 (VIT+) 1.6V < VIT- ≤ 3.0V = 100mV（典型值） 3.1V ≤ VIT- < 4.9V = 200mV（典型值）
  • 1.6V < VIT- ≤ 3.0V = 100mV（典型值）
  • 3.1V ≤ VIT- < 4.9V = 200mV（典型值）
  • 快速启动延迟 (tSTRT)：350µs（最大值）
  • 基于电容器的可编程复位延时时间：tD：50µs（无电容器）至 6.2s (10µF)
  • tD：50µs（无电容器）至 6.2s (10µF)
  • 低电平有效手动复位 (MR)
  • 三种输出拓扑： TPS3840DL-Q1：漏极开路，低电平有效 (RESET)TPS3840PL-Q1：推挽，低电平有效 (RESET) TPS3840PH-Q1：推挽，高电平有效 (RESET)
  • TPS3840DL-Q1：漏极开路，低电平有效 (RESET)
  • TPS3840PL-Q1：推挽，低电平有效 (RESET)
  • TPS3840PH-Q1：推挽，高电平有效 (RESET)
  • 封装：5 引脚 SOT-23 (DBV)

产品概述

TPS3840-Q1 系列电压监控器或复位 IC 可在高电压电平下工作，同时能够在整个 VDD 和温度范围内保持非常低的静态电流。TPS3840-Q1 可提供低功耗、高精度和低传播延迟（tp_HL = 30µs 典型值）的最佳组合。 当 VDD 上的电压降至负电压阈值 (VIT-) 以下或手动复位被拉至低逻辑 (VMR_L) 时，复位输出信号会置位。当 VDD 升至 VIT- 加迟滞 (VIT+) 以上以及手动复位 (MR) 悬空或高于 VMR_H、复位延时时间 (tD) 已过期时，复位信号会清除。可以通过在 CT 引脚和地之间连接一个电容器对复位延时时间进行编程。对于快速复位，可以将 CT 引脚悬空。 其他 特性：低上电复位电压 (VPOR)、针对 MR 和 VDD 的内置毛刺抑制保护、内置迟滞、低漏极开路输出漏电流 (ILKG(OD))。TPS3840-Q1 是一款用于汽车应用和 电池供电/低功耗 应用的完美电压监控 解决方案。
查看全部

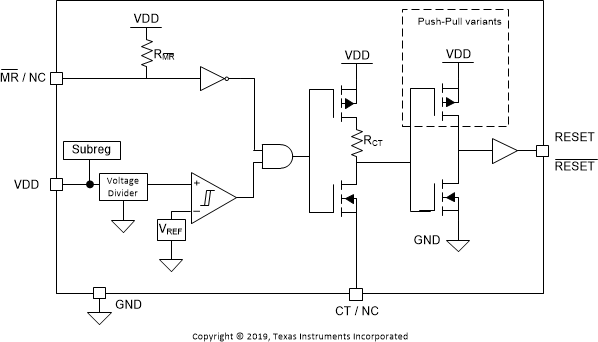

TPS3840PL25DBVRQ1 电路图
