更新日期：2024-04-01 00:04:00
产品简介：具有可调节迟滞功能的汽车类双电源轨电压检测器
查看详情TPS3806I33QDBVRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
TPS3806I33QDBVRQ1 中文资料属性参数
- 现有数量：2,360现货
- 价格：1 : ￥12.08000剪切带（CT）3,000 : ￥6.12937卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：多压监控器
- 受监控电压数：2
- 电压 - 阈值：3V，可调
- 输出：开路漏极或开路集电极
- 复位：低有效
- 复位超时：标准传输延迟为 5μs
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：SOT-23-6
- 供应商器件封装：SOT-23-6
产品特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C4B
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
- 具有可调滞后，3.3V 可调和 2V 可调的双路电压检测器
- VDD=0.8V 时复位
- 电源电流：VDD=3.3V 时的典型值为 3µA
- 独立开漏复位输出
- 6 引脚小外形尺寸晶体管 (SOT)-23 封装
产品概述
TPS3806I33-Q1 集成了 2 个独立的电压检测器用于电池电压监控。 加电时，此器件在电源电压 VDD或 LSENSE 输入上的电压变为高于 0.8V 时将RESET和RSTSENSE置为有效。此后，监控电路监视 VDD和 LSENSE，只要 VDD和 LSENSE 保持低于电压阀值，VIT，就将RESET和RSTSENSE保持有效。 只要 VDD或 LSENSE 上升到高于阀值电压 VIT，此器件分别将RESET或RSTSENSE置为无效。 TPS3806I33-Q1 器件有一个固定感测阀值电压 VIT，此阀值电压由 VDD上的一个内部分压器和一个可调第二 LSENSE 输入设定。 此外，用户可在 HSENSE 上设置一个较高电压阀值以实现一个宽泛可调滞后窗口。此器件采用 6 引脚 SOT-23 封装。 TPS3806I33-Q1 器件的特点是可在 -40°C 至 125°C 的温度范围内运行。

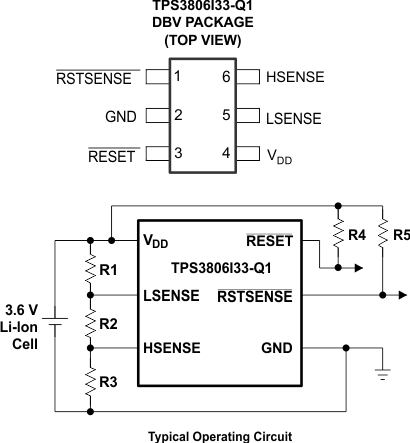

TPS3806I33QDBVRQ1 电路图
TPS3806I33QDBVRQ1 电路图
