TPS2HB35AQPWPRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节电流限制的 40V、35mΩ、2 通道汽车类智能高侧开关

查看详情

TPS2HB35AQPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2HB35AQPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥22.50000剪切带（CT）3,000 : ￥11.45978卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：2
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：3V ~ 28V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：36A
  • 导通电阻（典型值）：35 毫欧
  • 输入类型：-
  • 特性：-
  • 故障保护：限流（可调），超温
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：16-HTSSOP
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）

产品特性

  • 符合汽车应用 标准
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2器件 CDM ESD 分类等级 C4B
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
  • 双通道智能高侧开关
  • 额定负载转储电压高达 40V
  • TJ = 25°C 时的典型 RON 为 35mΩ
  • 模拟感应输出： 负载电流 器件温度
  • 负载电流
  • 器件温度
  • 高精度负载电流感应
  • 可编程电流限制
  • 通过 SNS 引脚进行故障指示
  • 开路负载和电池短路检测
  • 保护功能： 热关断和重试 电池过压和负载突降 VOUT 接地短路 电池反向时自动开启 欠压锁定 电池丢失 接地失效时自动关闭 用于电感负载的输出钳位 可通过 LATCH 引脚配置故障处理
  • 热关断和重试
  • 电池过压和负载突降
  • VOUT 接地短路
  • 电池反向时自动开启
  • 欠压锁定
  • 电池丢失
  • 接地失效时自动关闭
  • 用于电感负载的输出钳位
  • 可通过 LATCH 引脚配置故障处理

产品概述

TPS2HB35-Q1 器件是一款适用于 12V 汽车蓄电池的双通道智能高侧开关。该器件集成了许多保护和诊断 特性。 此器件提供高精度的模拟电流检测，可改进复杂负载（例如由同一个开关驱动的多个并联负载）的诊断。 TPS2HB35-Q1 器件包括可编程电流限制，可在各种负载条件下实现优化保护 应用中，低功耗是一个关键问题。 此器件的工作输入电压低至 3V。此输入电压使器件在冷启动期间可继续工作。 TPS2HB35-Q1 器件采用小型 16 引脚 HTSSOP 封装，因此可减小 PCB 尺寸。
查看全部

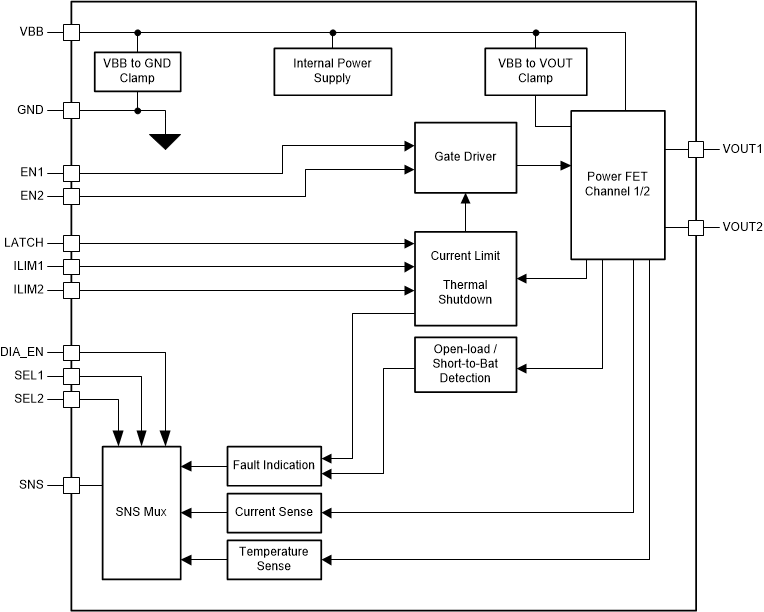

TPS2HB35AQPWPRQ1 电路图

TPS2HB35AQPWPRQ1 电路图

TPS2HB35AQPWPRQ1 电路图
