TPS2H160AQPWPRQ1

Texas Instruments 配电开关，负载驱动器

产品简介：具有可调节电流限制的 40V、160mΩ、2 通道汽车类智能高侧开关

查看详情

TPS2H160AQPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2H160AQPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥15.18000剪切带（CT）2,000 : ￥7.73923卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：2
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：3.4V ~ 40V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：2.5A
  • 导通电阻（典型值）：155 毫欧
  • 输入类型：-
  • 特性：状态标志
  • 故障保护：限流（可调），超温
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：16-HTSSOP
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）

产品特性

  • 符合汽车类应用 要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 125°C 的环境工作温度范围器件 HBM ESD 分类等级 H2器件 CDM ESD 分类等级 C4B
  • 器件温度等级 1：–40°C 至 125°C 的环境工作温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C4B
  • 提供功能安全 提供文档以帮助创建功能安全系统设计
  • 提供文档以帮助创建功能安全系统设计
  • 具有丰富诊断功能的双通道 160mΩ 智能高侧开关 版本 A：开漏状态输出版本 B：电流感应模拟输出
  • 版本 A：开漏状态输出
  • 版本 B：电流感应模拟输出
  • 宽工作电压范围：3.4V 至 40V
  • 超低待机电流：< 500nA
  • 高精度电流感测： > 25mA 负载下为 ±17%
  • > 25mA 负载下为 ±17%
  • 可使用外部电阻调节电流限值，> 500mA 的负载条件下为 ±15%
  • 保护： 通过（内部或外部）电流限制实现接地短路保护具有锁闭选项的热关断以及热调节感性负载负电压钳位，已优化转换率失地保护和失电保护
  • 通过（内部或外部）电流限制实现接地短路保护
  • 具有锁闭选项的热关断以及热调节
  • 感性负载负电压钳位，已优化转换率
  • 失地保护和失电保护
  • 诊断： 过流和接地短路检测负载开路和电池短路检测用于实现快速中断的全局故障
  • 过流和接地短路检测
  • 负载开路和电池短路检测
  • 用于实现快速中断的全局故障
  • 16 引脚耐热增强型 PWP 封装

产品概述

TPS2H160-Q1 系列是一款集成 160mΩ N 沟道金属氧化物半导体 (NMOS) 功率场效应晶体管 (FET) 的双通道智能高侧开关，配备全方位保护功能。该器件具有丰富的诊断功能和高精度电流感测 功能 ，可对负载进行智能控制。该器件可从外部调节电流限值以限制浪涌或过载电流，从而提升整个系统的可靠性。
查看全部

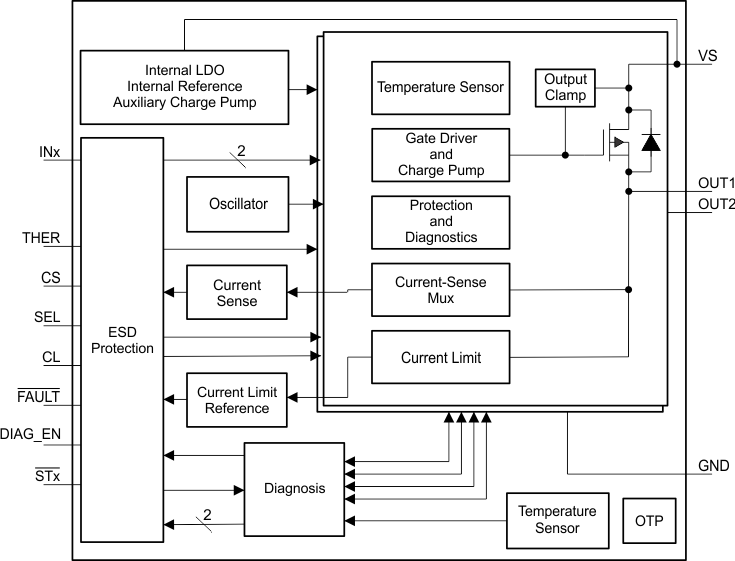

TPS2H160AQPWPRQ1 电路图

TPS2H160AQPWPRQ1 电路图

TPS2H160AQPWPRQ1 电路图
