TPS27081ADDCR

配电开关，负载驱动器

产品简介：具有可调节上升时间的 8V、3A、44mΩ 负载开关

查看详情

TPS27081ADDCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS27081ADDCR 中文资料属性参数

  • 现有数量：73,624现货9,000Factory
  • 价格：1 : ￥7.08000剪切带（CT）3,000 : ￥2.82619卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：通用
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：-
  • 接口：开/关
  • 电压 - 负载：1.2V ~ 8V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：3A
  • 导通电阻（典型值）：32 毫欧
  • 输入类型：-
  • 特性：压摆率受控型
  • 故障保护：-
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：SOT-23-THIN
  • 封装/外壳：SOT-23-6 细型，TSOT-23-6

产品特性

  • 低导通电阻，高电流 PFETVGS = –4.5V 时，R导通 = 32mΩ VGS = –3.0V 时，R导通 = 44mΩ VGS = –1.8V 时，R导通 = 82mΩ VGS = –1.5V 时，R导通 = 93mΩ VGS = –1.2V 时，R导通 = 155mΩ
  • VGS = –4.5V 时，R导通 = 32mΩ
  • VGS = –3.0V 时，R导通 = 44mΩ
  • VGS = –1.8V 时，R导通 = 82mΩ
  • VGS = –1.5V 时，R导通 = 93mΩ
  • VGS = –1.2V 时，R导通 = 155mΩ
  • 通过外部 R1，R2 和 C1 实现的可调打开和关闭转换率控制
  • 支持 1.2V 到高达 8V 的宽范围电源输入
  • 用于 PFET 控制的集成 NMOS
  • NMOS 打开/关闭支持 1.0V 至高达 8.0V 的宽范围控制逻辑接口
  • 完全静电放电 (ESD) 保护（所有引脚）人体模型 (HBM) 2kV，充电器件模型 (CDM) 500V
  • 人体模型 (HBM) 2kV，充电器件模型 (CDM) 500V
  • 待机模式下的超低泄漏电流（典型值 100nA）
  • 采用微型 6 引脚封装 2.9mm x 2.8mm x 0.75mm 薄型小外形尺寸晶体管 (SOT)-23 (DDC) 封装
  • 2.9mm x 2.8mm x 0.75mm 薄型小外形尺寸晶体管 (SOT)-23 (DDC) 封装
  • 高侧负载开关
  • 涌入电流控制
  • 电源排序和控制
  • 待机电源隔离
  • 便携式电源开关

产品概述

TPS27081A 是一款高侧负载开关，此开关在微封装内集成了一个功率 PFET 和一个控制 NMOS。TPS27081A 在所有引脚上特有业界标准 ESD 保护，从而提供与其它板载组件更好的 ESD 兼容性。TPS27081A 可将开/关逻辑信号的电平转换为 VIN 电平，并且支持低至 1.0V 的 CPU 或 MCU 逻辑以在不需要外部电平位移器的前提下控制更高电压的电源。通过一个快速开/关逻辑信号来开启大值输出电容器有可能导致过多的涌入电流。 为了控制负载涌入电流，如所示，连接一个电阻器 R2。 可增加一个外部电容器 C1 来进一步限制涌入电流。 要配置 TPS27081A 以获得一个特定的转换率，请参考应用信息一节。 无需对涌入电流进行控制的待机电源开关应用需要一个单一上拉电阻器 R1。 在此类应用中，将 TPS27081A 引脚 R2 连接至系统接地。
查看全部

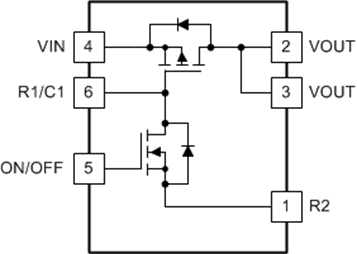

TPS27081ADDCR 电路图
