TPS25942LRVCR

Texas Instruments 电流调节/管理

更新日期：2024-04-01 00:04:00

TPS25942LRVCR

Texas Instruments 电流调节/管理

产品简介：具有反向电流阻断和闭锁故障响应功能的 2.7V 至 18V、42mΩ、0.6A 至 5.2A 电子保险丝

查看详情

TPS25942LRVCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS25942LRVCR 中文资料属性参数

  • 现有数量：13,277现货9,000Factory
  • 价格：1 : ￥17.01000剪切带（CT）3,000 : ￥8.65744卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电子保险丝
  • 感应方法：-
  • 精度：±8%
  • 电压 - 输入：2.7V ~ 18V
  • 电流 - 输出：5.3A
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商器件封装：20-WQFN（3x4）

产品特性

  • 工作电压范围：2.7V 至 18V，最大值为 20V
  • 42mΩ RON（典型值）
  • 0.6A 至 5.3A 可调电流限值 (±8%)
  • IMON 电流指示器输出 (±8%)
  • 工作时的 IQ 典型值为 200µA
  • 禁用时的 IQ 典型值为 15µA
  • ±2% 过压、欠压阈值
  • 反向电流阻断
  • 1µs 反向电压关断时间
  • 可编程 dVo/dt 控制
  • 电源正常和故障输出
  • 两个过流故障响应选项TPS25942：热关断时的 I(LIMIT)TPS25944：4ms 故障定时器，然后关闭
  • TPS25942：热关断时的 I(LIMIT)
  • TPS25944：4ms 故障定时器，然后关闭
  • 结温范围为 -40°C 至 +125°C
  • 已通过 UL 2367 认证文件编号169910RILIM ≥ 20kΩ（最大电流为 4.81A）
  • 文件编号169910
  • RILIM ≥ 20kΩ（最大电流为 4.81A）
  • 单点故障期间，符合 UL60950 安规开路-短路 ILIM 检测
  • 开路-短路 ILIM 检测

产品概述

TPS25942，TPS25944 eFuse 电源 MUX 是一款紧凑型且功能丰富的电源管理器件，此器件具有一整套的保护功能。宽工作范围可实现对很多常用直流总线电压的控制。集成背靠背场效应晶体管 (FET) 提供双向电流控制，从而使得此器件非常适合于电源复用和具有多个电源的系统。该器件还为负载、电源和器件提供了许多可编程保护 特性。为了满足特定的系统要求，可设定针对欠压，过压，过流，dVo/dt 斜率，电源正常和涌入电流保护的阈值。为了实现系统状态监视和下游负载控制，此器件提供 PGOOD，FLT 和精确地电流监视输出。 TPS25942、TPS25944 可监视 V(IN) 和 V(OUT)，从而在 V(IN) < (V(OUT) – 10mV) 时提供真正的反向输出阻断。该器件经过配置可使用 FLT 和 DMODE 引脚来分配主/辅助电源优先级。
查看全部

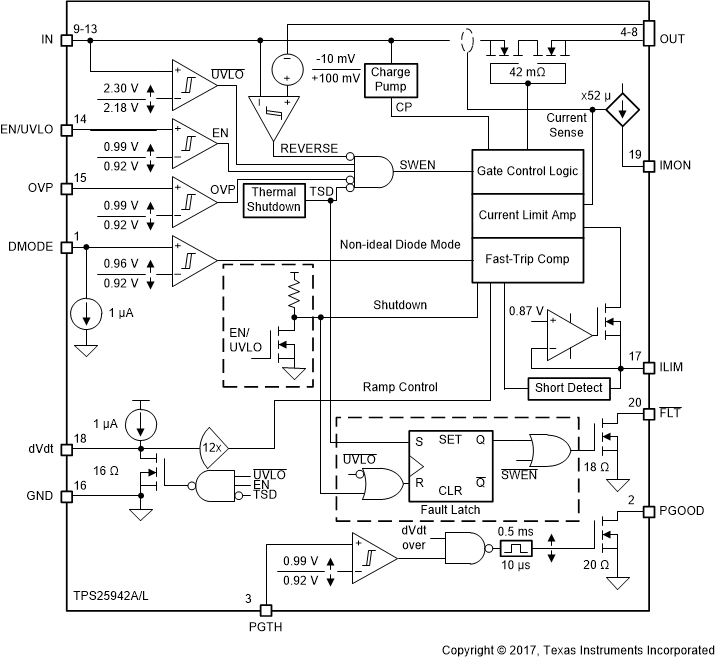

TPS25942LRVCR 电路图

TPS25942LRVCR 电路图

TPS25942LRVCR 电路图
