TPS25940LQRVCRQ1

Texas Instruments 电流调节/管理

更新日期：2024-04-01 00:04:00

TPS25940LQRVCRQ1

Texas Instruments 电流调节/管理

产品简介：具有电流监控器和电池短路保护功能的 2.7V 至 18V、42mΩ、0.6A 至 5.3A 汽车电子保险丝

查看详情

TPS25940LQRVCRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS25940LQRVCRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

安徽芯海技术有限公司
TPS25940LQRVCRQ1
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

TPS25940LQRVCRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥20.11000剪切带（CT）3,000 : ￥10.21960卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
功能：电子保险丝
感应方法：-
精度：±8%
电压 - 输入：2.7V ~ 18V
电流 - 输出：5.3A
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：20-WFQFN 裸露焊盘
供应商器件封装：20-WQFN（4x3）

产品特性

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列特性：器件温度等级 1：–40°C 至 +125°C 环境工作温度范围器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C5
器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C5
2.7V 至 18V 工作电压，20V（最大值）
总 RON：42mΩ（典型值）
可调节电流限值：0.6A 至 5.3A (±8%)
IMON 电流指示器输出针对 TPS25940-Q1/TPS25940L-Q1 的 ±8% 精度
针对 TPS25940-Q1/TPS25940L-Q1 的 ±8% 精度
可调节欠压阈值和过压阈值 (±2%)
反向电流阻断
1µs 反向电压关断
可编程 dVo/dt 控制
电源正常和故障输出
电池短路保护
接地短路保护
TPS25940-Q1/TPS259401A-Q1：自动重试
TPS25940L-Q1：闭锁

产品概述

TPS25940xx-Q1 电子保险丝电源开关是功能丰富的紧凑型电源管理器件，具有一整套保护功能。宽工作范围可实现对很多常用直流总线电压的控制。该器件集成的背靠背场效应晶体管 (FET) 可提供双向电流控制，很好地适用于防止系统中的负载侧储能流回故障电源总线。负载、电源和器件保护由很多可编程特性提供，其中包括过流，dVo/dt 斜率和过压、欠压阈值。为了实现系统状态监视和下游负载控制，此器件提供 PGOOD、FLT 和精密电流监视输出。精确的可编程欠压和过压阈值及模式简化了电源管理设计。TPS25940xx-Q1 可监视 V(IN) 和 V(OUT)，以便在 V(IN) < (V(OUT) – 66mV) 时提供真正的反向电流阻断。该功能可在输出端发生电池短路故障期间为电源总线提供过压保护支持。

查看全部

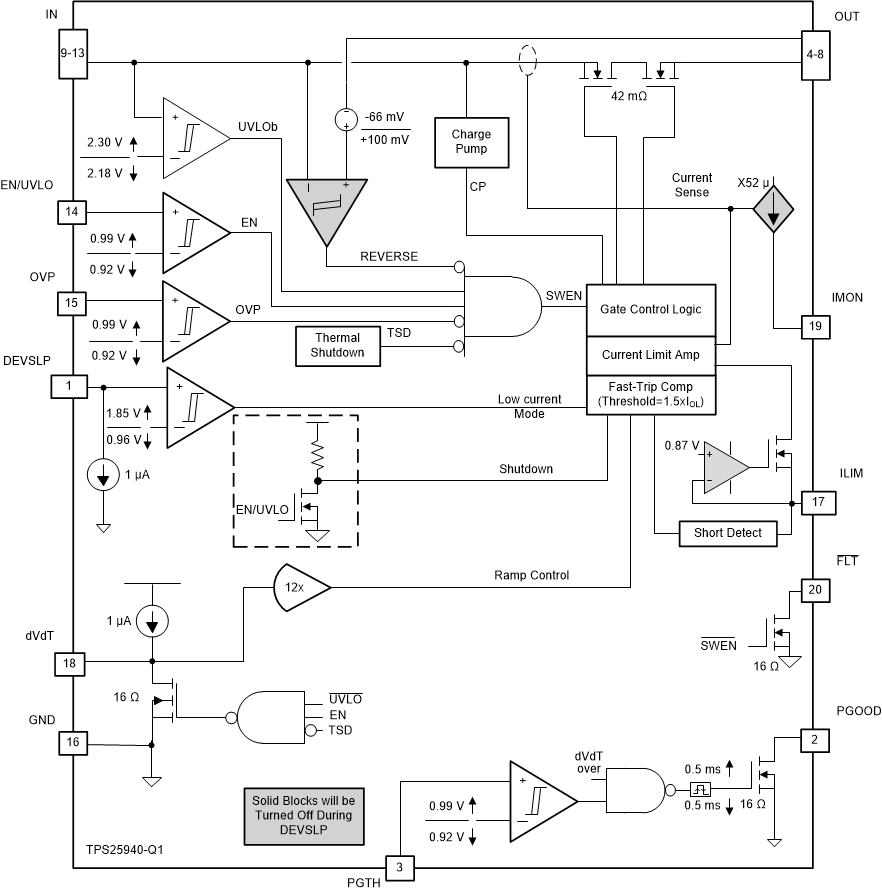

TPS25940LQRVCRQ1 电路图
