TPS25940ARVCR

Texas Instruments 电流调节/管理

更新日期：2025-03-27 14:03:14

TPS25940ARVCR

Texas Instruments 电流调节/管理

产品简介：具有反向电流阻断功能和 DevSleep 模式的 2.7V 至 18V、42mΩ、0.6A 至 5.2A 电子保险丝

查看详情

TPS25940ARVCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS25940ARVCR 中文资料属性参数

  • 现有数量：14,372现货9,000Factory
  • 价格：1 : ￥17.01000剪切带（CT）3,000 : ￥8.65744卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电子保险丝
  • 感应方法：-
  • 精度：±8%
  • 电压 - 输入：2.7V ~ 18V
  • 电流 - 输出：5.3A
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商器件封装：20-WQFN（4x3）

产品特性

  • 2.7V - 18V 工作电压，最大绝对值 20V
  • 42mΩ RON（典型值）
  • 0.6A 至 5.3A 可调电流限值 (±8%)
  • IMON 电流指示器输出 (±8%)
  • 200μA 工作 IQ（典型值）
  • 95μA DevSleep 模式 IQ（典型值）
  • 被禁用时，15µA IQ（典型值）
  • ±2% 过压、欠压阈值
  • 反向电流阻断
  • 1µs 反向电压关闭
  • 可编程 dVo/dt 控制
  • 电源正常和故障输出
  • -40°C 至 125°C 的结温范围
  • UL2367 认证正在处理中
  • UL60950 - 单点故障测试期间安全
  • PCIe/SATA/SAS 硬盘 (HDD) 和 SSD 硬盘
  • 企业级和微型服务器
  • 智能负载开关
  • 机顶盒 (STB)，数字电视 (DTV) 和游戏控制台
  • RAID 卡 - 保持电源管理
  • 电信交换机和路由器
  • 适配器供电器件

产品概述

TPS25940 eFuse 电源开关是一款紧凑且特性丰富的电源管理器件，此器件具有一整套的保护功能，其中包括一个低功率 DevSleep 模式，此模式支持与 SATA 器件睡眠标准的兼容性。 宽工作范围可实现对很多常用直流总线电压的控制。 集成背靠背场效应晶体管 (FET) 提供双向电流控制，从而使得器件非常适合于那些具有负载侧保持能量，而这些能量又一定不能回流至故障电源总线的系统。负载、电源和器件保护由很多可编程特性提供，其中包括过流，dVo/dt 斜率和过压、欠压阈值。 为了实现系统状态监视和下游负载控制，此器件提供 PGOOD，FLT 和精密电流监视输出。 精密可编程欠压、过压阈值和低 IQ DevSleep 模式简化了 SSD 电源管理设计。TPS25940 监视 V(IN) 和 V(OUT)，以便在 V(IN) < (V(OUT) - 10mV) 时提供真正反向阻断。 这个功能在后备电压大于总线电压的系统中支持快速切换至一个升压储能元件。
查看全部

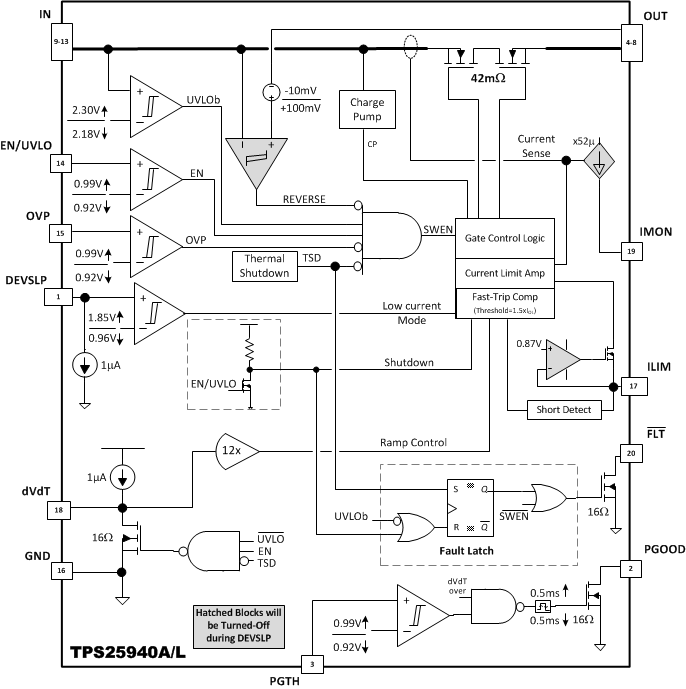

TPS25940ARVCR 电路图

TPS25940ARVCR 电路图

TPS25940ARVCR 电路图
