TPS259230DRCR

Texas Instruments 电流调节/管理

产品简介：具有用于外部阻断 FET 的驱动器的 4.5V 至 5.5V、28mΩ、1A 至 5A 电子保险丝

查看详情

TPS259230DRCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS259230DRCR 中文资料属性参数

  • 现有数量：4,974现货9,000Factory
  • 价格：1 : ￥11.77000剪切带（CT）3,000 : ￥5.99272卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电子保险丝
  • 感应方法：-
  • 精度：±8%
  • 电压 - 输入：4.5V ~ 5.5V
  • 电流 - 输出：5A
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（3x3）

产品特性

  • 5V 电子熔丝，VABSMAX = 20V
  • 集成 28mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)
  • 6.1V 固定过压钳位
  • 1A 至 5A 可调电流 ILIMIT
  • ±8% ILIMIT 精度（3.7A 时）
  • 支持反向电流阻断
  • 可编程 OUT（输出）转换率，欠压闭锁 (UVLO)
  • 内置热关断
  • UL2367 认证正在处理中
  • 单点故障测试期间安全 (UL60950)
  • 小型封装尺寸 - 10L (3mm x 3mm) 超薄小外形尺寸无引线封装 (VSON)
  • 适配器供电器件
  • 硬盘 (HDD) 和固态硬盘 (SSD)
  • 机顶盒
  • 服务器/辅助 (AUX) 电源
  • 风扇控制
  • PCI/PCIe 卡

产品概述

TPS25923x 系列电子熔丝是采用小型封装的高度集成电路保护和电源管理解决方案。 该器件使用极少的外部组件并可提供多重保护模式。 它们能够有效地防止过载、短路、电压浪涌、过高浪涌电流和反向电流。 电流限制级别可通过一个外部电阻设定。 内部钳位电路可将过电压限制在一个安全的固定最大值，无需使用外部组件。 具有特殊电压斜坡要求的应用可以使用单个电容来设定 dV/dT，以确保达到适当的输出斜坡速率。 许多系统（例如 SSD）禁止将储存的电容能量通过 FET 二极管倒流到降压或短路输入总线。 BFET 引脚专用于这类系统。 外部 NFET 可与 TPS25923x 输出形成“背靠背 (B2B)”连接，而由 BFET 驱动的栅极可防止电流从负载流回电源（请参见）。
查看全部

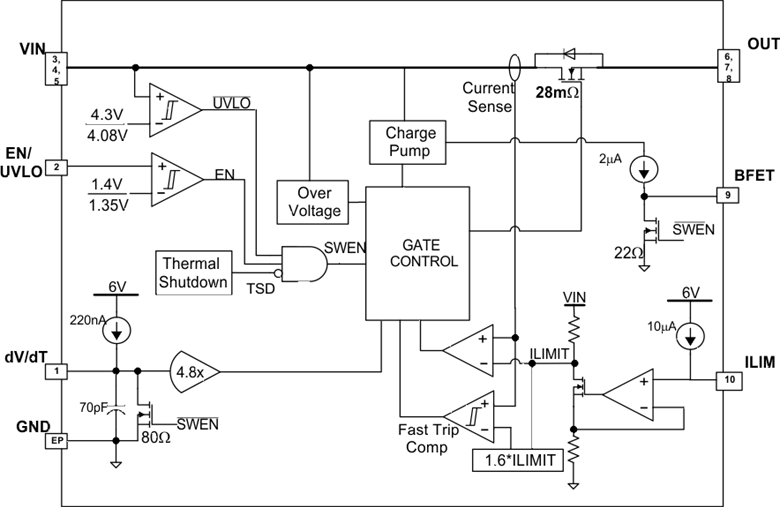

TPS259230DRCR 电路图

TPS259230DRCR 电路图

TPS259230DRCR 电路图
