TPS25831QWRHBRQ1

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01 00:04:00

TPS25831QWRHBRQ1

Texas Instruments 电源管理 - 专用

产品简介：具有 STB 保护、电缆补偿和热折返功能的 USB Type-C? DCP 充电端口转换器

查看详情

TPS25831QWRHBRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS25831QWRHBRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥46.43000剪切带（CT）3,000 : ￥26.25853卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：汽车级，USB 保护
  • 电流 - 供电：700μA
  • 电压 - 供电：4.5V ~ 36V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装，可润湿侧翼
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商器件封装：32-VQFN（5x5）

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C，TA HBM ESD 分类等级 H2 CDM ESD 分类等级 C5
  • 温度等级 1：–40°C 至 +125°C，TA
  • HBM ESD 分类等级 H2
  • CDM ESD 分类等级 C5
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 同步降压直流/直流稳压器 输入电压范围：4.5V 至 36V 输出电流：3.5A 5.1V 输出电压，精度为 ±1% 电流模式控制 频率可调节：300kHz 至 2.2MHz 与外部时钟频率同步 具有扩频频谱抖动的 FPWM 内置补偿功能，便于使用
  • 输入电压范围：4.5V 至 36V
  • 输出电流：3.5A
  • 5.1V 输出电压，精度为 ±1%
  • 电流模式控制
  • 频率可调节：300kHz 至 2.2MHz
  • 与外部时钟频率同步
  • 具有扩频频谱抖动的 FPWM
  • 内置补偿功能，便于使用
  • 符合 USB-IF 标准 USB Type-C 1.3 版 CC 逻辑、VCONN 拉电流和放电电流 USB 电缆极性保护 (POL) 符合 USB BC1.2 规范的 CDP/SDP 模式 自动 DCP 模式（仅 TPS25831-Q1） DCP 短路模式和 YD/T 1591-2009 2.7V 分压器 3 模式 1.2V 模式
  • USB Type-C 1.3 版 CC 逻辑、VCONN 拉电流和放电电流 USB 电缆极性保护 (POL)
  • CC 逻辑、VCONN 拉电流和放电电流
  • USB 电缆极性保护 (POL)
  • 符合 USB BC1.2 规范的 CDP/SDP 模式
  • 自动 DCP 模式（仅 TPS25831-Q1） DCP 短路模式和 YD/T 1591-2009 2.7V 分压器 3 模式 1.2V 模式
  • DCP 短路模式和 YD/T 1591-2009
  • 2.7V 分压器 3 模式
  • 1.2V 模式
  • 针对 USB 电源和通信进行了优化 用户可编程的 USB 电流限制 高达 1.5V 的电缆压降补偿 DP 和 DM 上的高带宽数据开关（仅 TPS25830-Q1） 用于智能热管理的 NTC 输入（仅 TPS25831-Q1）
  • 用户可编程的 USB 电流限制
  • 高达 1.5V 的电缆压降补偿
  • DP 和 DM 上的高带宽数据开关（仅 TPS25830-Q1）
  • 用于智能热管理的 NTC 输入（仅 TPS25831-Q1）
  • 集成式保护 VBUS 对 VBAT 短路保护 DP_IN 和 DM_IN 对 VBAT 和 VBUS 短路保护 CC1 和 CC2 线对 VBAT 短路保护 符合 CCx IEC 61000-4-2 标准的 DP_IN、DM_IN ±8kV 接触放电和 ±15kV 空气放电
  • VBUS 对 VBAT 短路保护
  • DP_IN 和 DM_IN 对 VBAT 和 VBUS 短路保护
  • CC1 和 CC2 线对 VBAT 短路保护
  • 符合 CCx IEC 61000-4-2 标准的 DP_IN、DM_IN ±8kV 接触放电和 ±15kV 空气放电
  • ±8kV 接触放电和 ±15kV 空气放电
  • 故障标志报告
  • 具有可湿性侧面的 32 引脚 QFN 封装

产品概述

TPS2583x-Q1 是一款 USB Type-C 和 BC1.2 充电端口控制器，包含一个同步直流/直流转换器。凭借电缆压降补偿，不管负载电流如何变化，VBUS 电压都保持恒定，确保能以最佳电流和电压为连接的便携式设备充电。TPS2583x-Q1 还在 VBUS、CC1、CC2、DM_IN 和 DP_IN 引脚上集成了电池短路保护。这些引脚可承受最高 18V 的电压。TPS25830-Q1 包括可实现 DP 和 DM 直通的高带宽模拟开关，而 TPS25831-Q1 包括热敏电阻输入引脚和用于实现用户可编程热过载保护的热警告标志。
查看全部

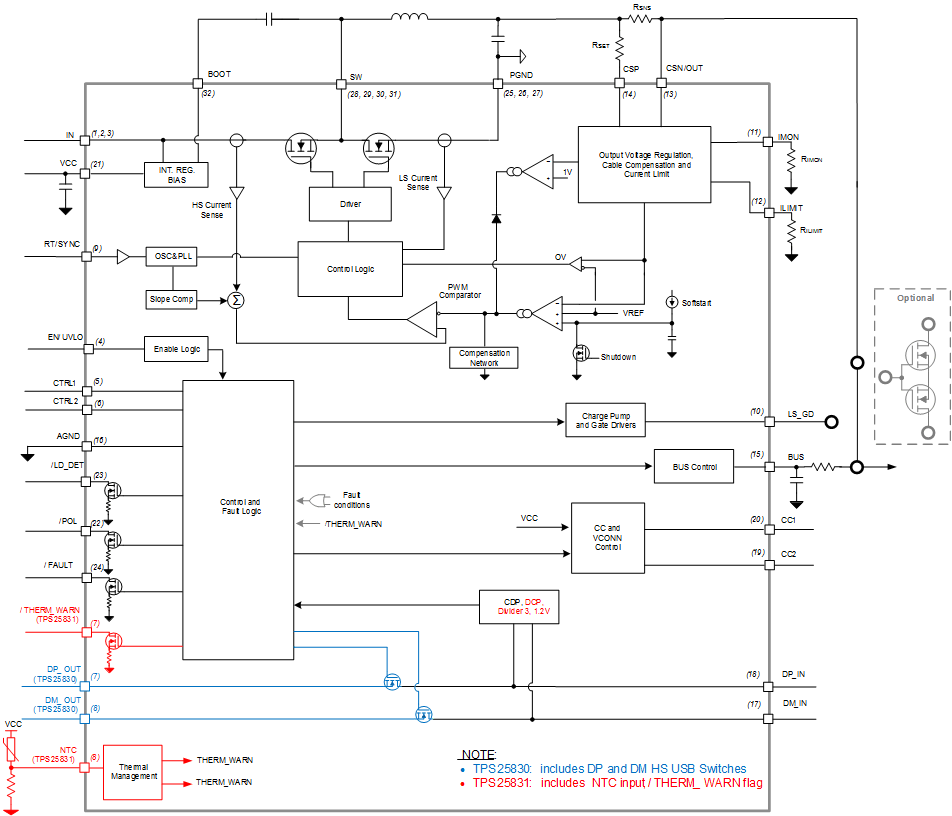

TPS25831QWRHBRQ1 电路图

TPS25831QWRHBRQ1 电路图

TPS25831QWRHBRQ1 电路图
