TPS25740ARGER

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01 00:04:00

TPS25740ARGER

Texas Instruments 电源管理 - 专用

产品简介：TPS25740A USB Type-C? 修订版 1.2 和 USB PD 2.0 源控制器 (5V/9V/15V)

查看详情

TPS25740ARGER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS25740ARGER 中文资料属性参数

  • 现有数量：0现货
  • 价格：1 : ￥12.24000剪切带（CT）3,000 : ￥6.21285卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：不适用于新设计
  • 应用：USB，Type-C 控制器
  • 电流 - 供电：-
  • 电压 - 供电：4.65V ~ 25V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • 通过 USB 供电 (PD) 2.0 认证的供电设备， 符合 USB Type-C™ 版本 1.2 的源控制器
  • 可通过引脚选择的电压通告 5V、12V 和/或 20V (TPS25740) 5V、9V 和/或 15V (TPS25740A)
  • 5V、12V 和/或 20V (TPS25740)
  • 5V、9V 和/或 15V (TPS25740A)
  • 可通过引脚选择的峰值功率设置 12 个选项，取值范围为 15W 至 100W (TPS25740) 11 个选项，取值范围为 15W 至 81W (TPS25740A)
  • 12 个选项，取值范围为 15W 至 100W (TPS25740)
  • 11 个选项，取值范围为 15W 至 81W (TPS25740A)
  • 高电压和安全集成 过压、过流、过热保护以及 VBUS 放电 CC1 和 CC2 上具有 IEC 61000-4-2 保护 用于故障状态下快速关断的输入引脚外部 N 沟道 MOSFET 控制2 引脚外部电源控制宽 VIN 电源 (4.65V – 25V)
  • 过压、过流、过热保护以及 VBUS 放电
  • CC1 和 CC2 上具有 IEC 61000-4-2 保护
  • 用于故障状态下快速关断的输入引脚
  • 外部 N 沟道 MOSFET 控制
  • 2 引脚外部电源控制
  • 宽 VIN 电源 (4.65V – 25V)
  • 断开时的静态电流低于 10 µA
  • 端口连接指示器
  • 端口电源管理
  • 内置 1.8V/35mA 电源输出

产品概述

TPS25740 和 TPS25740A 实现了符合 USB 供电 2.0 版本 1.2 和 Type-C 版本 1.2 的源控制器。该器件可通过监控 CC 引脚来检测 USB Type-C 接收设备何时接入，然后通过使能 N 沟道 MOSFET 栅极驱动器接通 VBUS。该器件可通过 USB 供电提供多达 3 种不同的电压，并且使用 4 个输入引脚（PSEL、HIPWR、PCTRL 和 EN12V/EN9V）配置通告电压和通告电流。该器件会根据接入接收设备的电压请求，使用 CTL1 和 CTL2 引脚从 3 种电源电压中选择一个符合要求的电压。该器件会按照 USB PD 要求自动使 VBUS 输出放电。 未连接设备时，TPS25740/TPS25740A 的流耗通常为 8.5µA（VDD = 3.3V 时为 5.8µA）。此外，还可以在未连接设备时通过端口连接指示器 (UFP) 输出来禁用电源，从而节省更多的系统功耗。 保护 特性 包括过压保护、过流保护、过热保护、CC 引脚上的 IEC 保护以及用于禁用栅极驱动器的系统重写引脚 (GD)。
查看全部

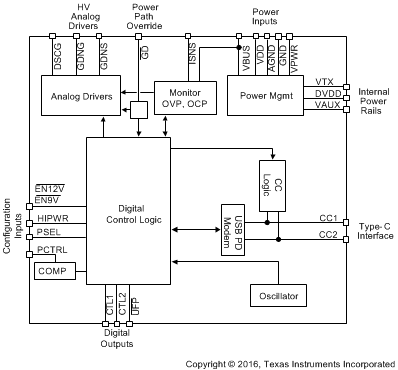

TPS25740ARGER 电路图

TPS25740ARGER 电路图

TPS25740ARGER 电路图
