TPS2546RTER

Texas Instruments 配电开关，负载驱动器

产品简介：具有 CDP/SDP 自动切换功能的 USB 充电端口控制器和具有负载检测功能的 2.5A 电源开关

查看详情

TPS2546RTER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS2546RTER 中文资料属性参数

  • 现有数量：19,677现货9,000Factory
  • 价格：1 : ￥7.87000剪切带（CT）3,000 : ￥3.59534卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：USB 开关
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：4.5V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：3A
  • 导通电阻（典型值）：73 毫欧
  • 输入类型：非反相
  • 特性：-
  • 故障保护：限流（可调），超温，UVLO
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 供应商器件封装：16-WQFN（3x3）
  • 封装/外壳：16-WFQFN 裸露焊盘

产品特性

  • 符合 USB 电池充电规范 1.2 的 D+/D– CDP/DCP 模式
  • 符合中国电信行业标准 YD/T 1591-2009 的D+/D– 短路模式
  • 通过自动选择以下模式支持非 BC1.2 充电模式：D+/D– 分压器模式（2V/2.7V 和 2.7V/2V） D+/D– 1.2V 模式
  • D+/D– 分压器模式（2V/2.7V 和 2.7V/2V）
  • D+/D– 1.2V 模式
  • 支持休眠模式充电和鼠标/键盘唤醒
  • 自动 SDP/CDP 切换（针对不接到 CDP 端口的器件）
  • 负载检测（针对 S4/S5 充电过程中的电源控制以及所有充电模式下的端口电源管理）
  • 兼容 USB 2.0 和 3.0 电源开关要求
  • 集成 73mΩ（典型值）高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 可调节的电流限制，最高可达 3A（典型值）
  • 工作电压范围：4.5V 至 5.5V
  • 最大器件电流：当器件被禁用时为 2µA 当器件被启用时为 270µA
  • 当器件被禁用时为 2µA
  • 当器件被启用时为 270µA
  • 与 TPS2543 可互相插接且 BOM 兼容
  • 采用 16 引脚 WQFN (3.00mm × 3.00mm) 封装
  • DM/DP 引脚上的静电放电 (ESD) 额定值达 8kV
  • 已通过 UL（文件编号：E169910）和 CB 认证
  • USB 端口（主机和集线器）
  • 笔记本和台式机
  • 通用墙式充电适配器

产品概述

TPS2546 是一款集成有 USB 2.0 高速数据线路 (D+/D-) 开关的 USB 充电端口控制器和电源开关。TPS2546 可在 D+/D– 上提供电气信号，从而为下列出的充电方案提供支持。TI 使用 TPS2546 对常用的移动电话、平板电脑以及媒体设备进行充电测试，以确保其既与符合 BC1.2 的器件兼容也与不符合 BC1.2 的器件兼容。除了支持对常用设备进行充电，TPS2546 还支持两种不同的电源管理 功能，分别为电源唤醒和端口电源管理 (PPM)（通过 STATUS 引脚实现）。电源唤醒可在 S4/S5 充电过程中实现电源控制，而 PPM 能够在多端口应用中管理端口电源。此外，TPS2546 完全支持带有鼠标/键盘（适用于低速和高速）的系统唤醒（从 S3 唤醒）。TPS2546 73mΩ 配电开关专门用于 可能 面临高容性负载和短路问题的应用。凭借两个可编程电流阈值，该器件可灵活设置电流限值和负载检测阈值。
查看全部

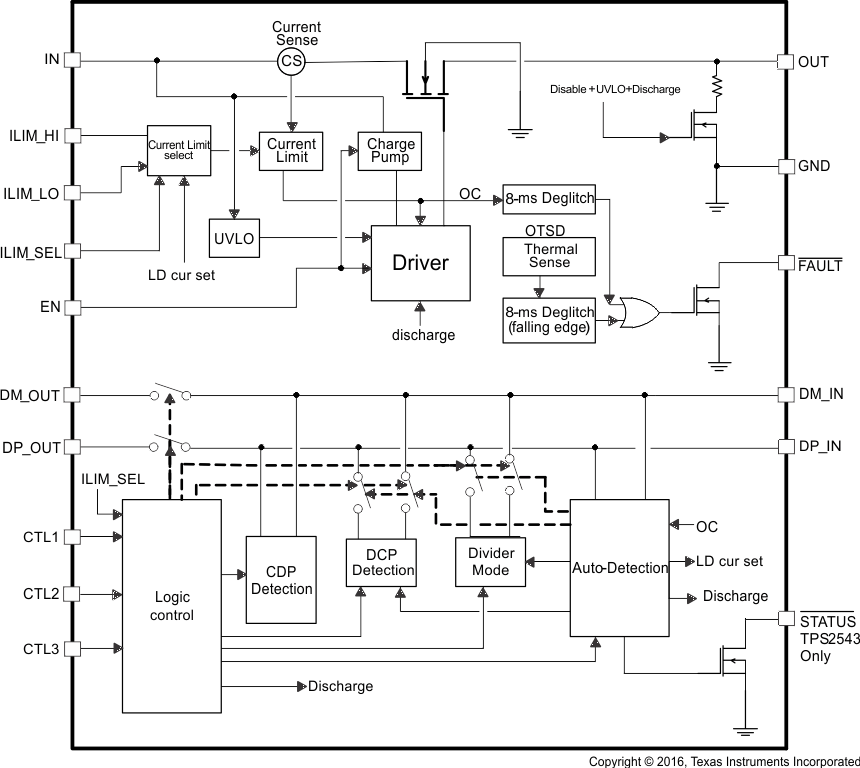

TPS2546RTER 电路图

TPS2546RTER 电路图

TPS2546RTER 电路图
