TPS2544RTET

配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS2544RTET

配电开关，负载驱动器

产品简介：具有 CDP/SDP 自动切换功能的 USB 充电端口控制器和 2.5A 电源开关

查看详情

TPS2544RTET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2544RTET 中文资料属性参数

  • 现有数量：1现货10,000Factory
  • 价格：1 : ￥12.88000剪切带（CT）250 : ￥7.99920卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：USB 开关
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：4.5V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：3A
  • 导通电阻（典型值）：73 毫欧
  • 输入类型：非反相
  • 特性：-
  • 故障保护：限流（可调），超温，UVLO
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 供应商器件封装：16-WQFN（3x3）
  • 封装/外壳：16-WFQFN 裸露焊盘

产品特性

  • 符合 USB 电池充电规范 1.2 的 D+/D– 充电下游端口 (CDP) / 专用充电端口 (DCP) 模式
  • 符合中国电信业标准 YD/T 1591-2009 的 D+/D- 短接模式
  • 通过自动选择来支持非 BC1.2 充电模式D+/D– 分配器模式 2.0V/2.7V 和 2.7/2.0V D+/D- 1.2V 模式
  • D+/D– 分配器模式 2.0V/2.7V 和 2.7/2.0V
  • D+/D- 1.2V 模式
  • 支持睡眠模式充电和鼠标/键盘唤醒
  • 针对未连接至 CDP 端口的器件的自动 SDP/CDP 切换
  • 与 USB 2.0 和 3.0 电源开关要求兼容
  • 集成型 73mΩ（典型值）高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 可调电流限制高达 3A（典型值）
  • 工作电压范围：4.5V 至 5.5V
  • 最大器件电流 当器件被禁用时为 2µA 当器件被启用时为 270µA
  • 当器件被禁用时为 2µA
  • 当器件被启用时为 270µA
  • 与 TPS2543 和 TPS2546 插槽和物料清单 (BOM) 兼容
  • 采用 16 引脚四方扁平无引线 (QFN) (3 x 3) 封装
  • DM/DP 引脚上 8KV 静电放电 (ESD) 额定值
  • 符合 UL 规范且 CB 档案编号E169910

产品概述

TPS2544 是一款具有集成的 USB 2.0 高速数据线路 (D+/D-) 开关的 USB 充电端口控制器和电源开关。 TPS2544 在 D+/D- 上提供电气签名以支持器件特性部分中所列出的充电体系。 德州仪器 (TI) 使用 TPS2544 来测试常见手机、平板电脑和媒体器件的充电以确保与 BC1.2 和非 BC1.2 兼容器件的兼容性。 除了为常见器件充电，TPS2544 还支持带有鼠标/键盘的系统唤醒（从 S3 唤醒）；在低速和高速情况下都支持。TPS2544 73mΩ 配电开关用于有可能遇到高电容负载和短路的应用。 两个可编程电流阀值为设置电流限值提供了灵活性。
查看全部

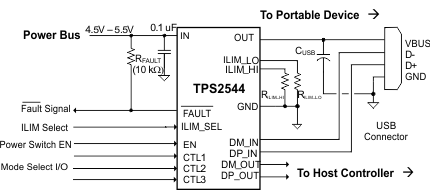

TPS2544RTET 电路图
