TPS2530DBVR

Texas Instruments 配电开关，负载驱动器

更新日期：2024-04-01 00:04:00

TPS2530DBVR

Texas Instruments 配电开关，负载驱动器

产品简介：高电平有效的 0.5A 负载、2.7-5.5V、97mΩ USB 电源开关

查看详情

TPS2530DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2530DBVR 中文资料属性参数

  • 现有数量：21,163现货9,000Factory
  • 价格：1 : ￥12.32000剪切带（CT）3,000 : ￥5.61661卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 开关类型：USB 开关
  • 输出数：1
  • 比率 - 输入:输出：1：1
  • 输出配置：高端
  • 输出类型：N 通道
  • 接口：开/关
  • 电压 - 负载：2.7V ~ 5.5V
  • 电压 - 供电 (Vcc/Vdd)：不需要
  • 电流 - 输出（最大值）：500mA
  • 导通电阻（典型值）：97 毫欧
  • 输入类型：非反相
  • 特性：压摆率受控型，状态标志
  • 故障保护：限流（固定），超温，反向电流，UVLO
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 供应商器件封装：SOT-23-5
  • 封装/外壳：SC-74A，SOT-753

产品特性

  • 单一电源开关
  • 与现有的TI 系列产品引脚到引脚对应
  • 0.5A 的额定电流
  • ±25% 精确、固定、恒定电流限制
  • 快速过流响应时间为 -2µs
  • 工作电压范围：2.7V 至 5.5V
  • 毛刺脉冲消除故障报告
  • 反向电流阻断
  • 内置软启动
  • 环境温度范围：-40°C 至 85°C

产品概述

TPS2530 配电开关用于诸如 DisplayPort 或者 USB 端口等有可能遇到高电容负载和短路的应用。 它提供 0.5A 固定电流限制阀值。当输出负载超过电流限制阀值时，TPS2530 通过运行在恒定电流模式下来将输出电流限制在安全的水平上。 这就在所有条件下提供了一个可预计的故障电流。 当输出被短接时，快速过载响应时间减轻了主电源提供稳压电源的负担。 为了大大减少打开和关闭期间的电涌，电源开关的上升和下降次数受到控制。
查看全部

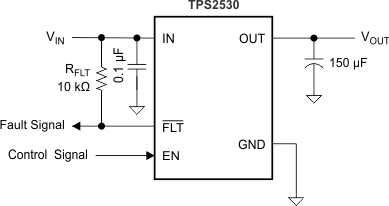

TPS2530DBVR 电路图

TPS2530DBVR 电路图

TPS2530DBVR 电路图
