TPS25221DBVR

Texas Instruments 电流调节/管理

更新日期：2024-04-01 00:04:00

TPS25221DBVR

Texas Instruments 电流调节/管理

产品简介：高电平有效且具有反向阻断功能的 0.275-2.7A 可调节ILIMIT、2.5-5.5V、70mΩ USB 电源开关

查看详情

TPS25221DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS25221DBVR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：1 : ￥4.61000剪切带（CT）3,000 : ￥1.84835卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流开关
  • 感应方法：-
  • 精度：±6%
  • 电压 - 输入：2.5V ~ 5.5V
  • 电流 - 输出：2A
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 2.5V 至 5.5V VOPERATING
  • 与 TPS2553 引脚对引脚兼容
  • 2A ICONT_MAX
  • 0.275A 至 1.7A 可调节 ILIMIT（2.7A 时精确度为 ±6.5%）
  • 70mΩ（典型值）RON
  • 1.5µs 短路响应
  • 8ms 故障报告抗尖峰脉冲
  • 反向电流阻断（禁用时）
  • 内置软启动
  • UL 60950 和 UL 62368 认证
  • 15kV ESD 保护，符合 IEC 61000-4-2 标准（带外部电容）

产品概述

TPS25221 旨在用于可能会遇到大电容负载和短路事件的 应用 。可编程电流限制阈值可通过一个外部电阻器设定在 275mA 至 2.7A（典型值）之间。在更高电流限制设置上可实现严格至 ±6% 的 ILIMIT 精度。通过控制电源开关的上升时间和下降时间，可最大限度地降低开通和关断期间的电流浪涌。 当负载尝试吸收超过编程的 ILIMIT 的电流时，内部 FET 会进入恒定电流模式，以确保 ILOAD 等于或低于 ILIMIT。在固有的抗尖峰脉冲时间之后，FAULT 输出将会在过流状态期间维持低电平。
查看全部

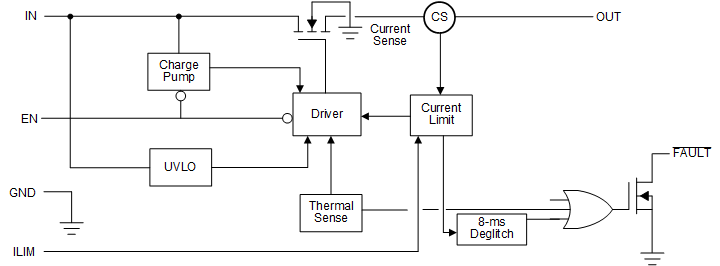

TPS25221DBVR 电路图

TPS25221DBVR 电路图

TPS25221DBVR 电路图
